电话机按下“HOL”键,LED1发光,有音乐声送出。挂机后,LED1不熄灭,音乐声也不停。
来源:本站整理  作者:佚名  2010-11-22 09:08:20

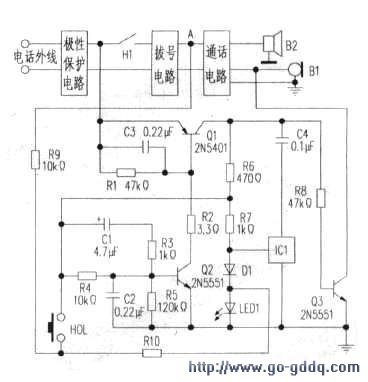

此故障一般是Q1或Q2漏电,使电话机挂机后,Q1和Q2总处于导通状态所致。

  Q1或Q2漏电后,通过R6和R4给Q2提供偏流,经Q2放大后,使Q1的偏流也增大,Q1导通得更深,又通过R6和R4给Q2提供更大的偏流,通过这种正反馈,使Q2、Q1很快进入饱和导通状态。导致不能挂机故障的发生。

  检修时,可将Q1的c极与电路断开,测量R2上是否还存在电压,若存在,说明Q2有漏电。否则,Q1有漏电,只要更换漏电的三极管即可排除故障。
