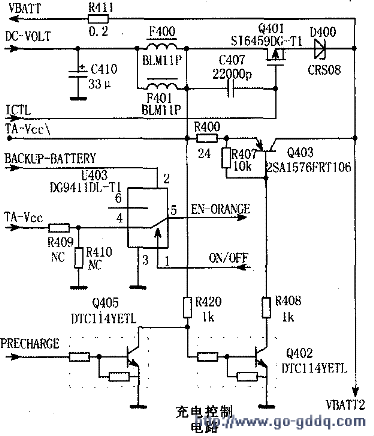

首先检查CON301外部连接器引脚、电池接触簧片是否存在氧化、漏电等情况（见上图）；如果没有。再检查来自CON301外部连接器⑩脚、17脚的DC-VOLT充电电压是否正常，正常值约为5.2V。DC-VOLT充电电压异常，重点检查外接充电器及V301、V302（图中未画）、C410是否存在不良；DC-VOLT充电电压正常。重点检查0401充电控制管、D400充电隔离管以及Q402、Q403、Q405是否存在不良（见下图）。否则应考虑更换电池。
