长虹CHD29188型彩电,按键与显示结果不符
来源:本站整理  作者:佚名  2010-11-25 10:56:45



    该机按菜单键、TV/AV键和音量减键均显示音量减符号,按节目加、减键及音量加键,均显示节目加功能。

  此情况表明键控电路与数字板控制系统引脚之间没有断路,因为按任何键屏幕上有显示。本机键控功能是通过控制系统识别KEY1、KEY2脚电压范围实现的,其电压范围由键控电路上所接电阻组合形成。

  KEY1、KEY2脚因所接上拉电阻不同,其电压组合值也会不同。如果按键电路有故障,按功能键时,KEY1、KEY2脚电压有变化,但电压变化值不符,则CPU无法正常判定,将会出现上述现象。

  如果按菜单键、TV/AV键和音量减键均显示音量减符号,表明KEY2脚只产生了执行音量减的电平。同样,按节目加、减键及音量加键均显示节目加功能,也表明KEYl接控制系统处只产生了执行节目加功能的电压。出现此情况,一种可能是控制系统有故障,另一种可能是键控电路有故障。

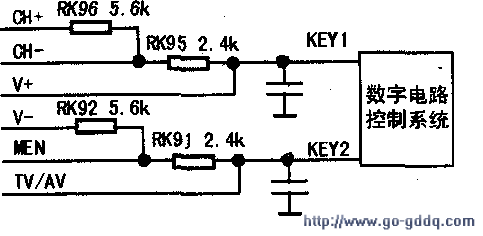

  下图为CHD-3机芯按键电路工作原理图。
