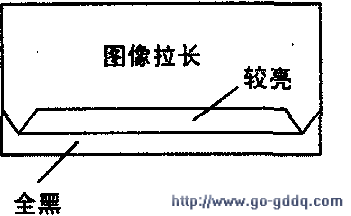

该机的场输出电路采用的是STV9306。故障现象为无规律场抖，有时自动消失，或拍打机壳就会正常，以后场抖现象频繁，后发展为无规律底部卷边，场线性不良，如下图所示。

　　既然拍打机壳故障就消失，故认为是电路有虚焊现象。用放大镜帮助检查场输出电路，没有发现虚焊，难道是某个焊点内隐藏着虚焊？

　　试将场输出电路各焊点都焊一遍，试机，故障照旧。将补焊范围扩大到小信号处理电路有关场扫描的焊点和场供电电路的焊点，故障还是没有排除。场输出集成块被他人更换过，难道它性能不良？

　　试更换一只正品STV9306场块，故障依然如故。能够引起场抖故障的因素很多，如CPU供电不稳、+300V电源滤波不良、场电源不良、场输出耦合电容不良、场幅微调电阻接触不良、场频电位器漏电、维修开关虚焊打火或漏电、场交流负反馈电容不良、锯齿波形成电容热稳定性差、锯齿波形成电容接反、场振荡稳压二极管软击穿、AGC电路不良、场同步不良、解码IC不良、行输出变压器打火或内部不良等。耗费大量时间和精力检查，仍无战果，检修陷入困境。

　　静下心来观察故障现象时，突然对场卷边特感兴趣，为什么卷起的底边水平不到头？

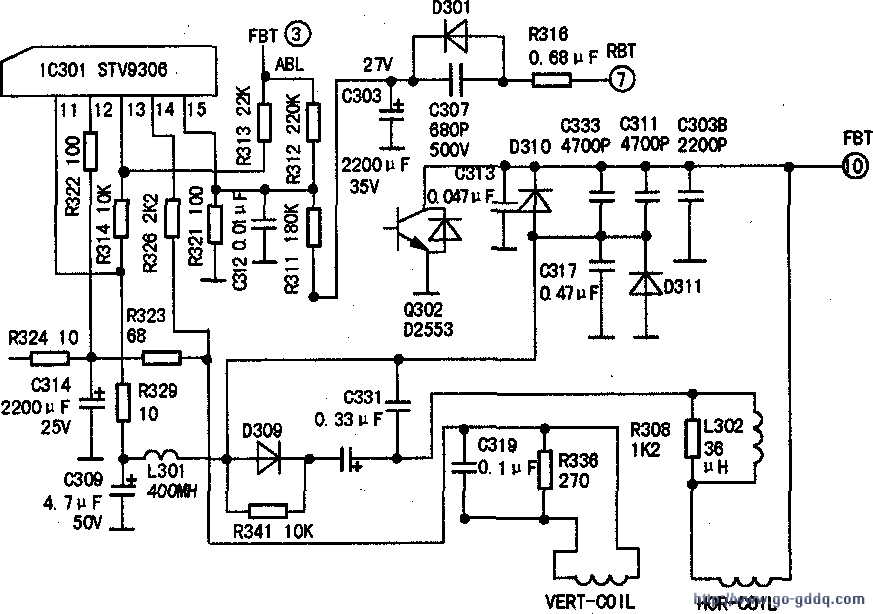

　　分析可能与行有关。与行有关的场供电电路检查过，只剩枕校电路了，见下图。用烙铁焊到枕校电容C309焊点时，听到有嘶声，判断该电容可能变质。焊下电容，发现引脚根部有漏液。更换C309（图中标记为4.7μF／50V，他人换用10μF／250V）后，故障排除。

　　一般情况下，枕校电容不良只会引起枕形失真，怎么会引起场抖？难道是该机场块中有枕形失真校正电路而特有的故障现象吗？不对，为什么同型机枕校电容失效就没有此现象。

    　　过了半年左右，该机又开始场抖，拍打机壳又好。这次不急于更换枕校电容，让它自然发展看还会出现什么现象。约3天后场抖不停，拍壳无效，过一会场下部卷边，但这次水平满幅，过一会呈现枕形失真，行幅度大。看来故障现象并无规律。更换枕校电容后故障又被排除。
　　
　　这次更换的电容是4.7μF：／160V，目的是看能否长期使用后又出现故障。

　　虽然他人用过10μF／250V的，但不知质量如何。同型机长期使用却无问题，可能是电路中还有隐患。如果换用耐压160V的还不能长期使用，那就怀疑枕校电感L301不良，不能阻断行脉冲，枕校电容在行脉冲作用下易失效。场块IC301部分引脚功能见下表。
