此机开机后星蓝屏。且屏幕顶端有三四条固定的亮线。菜单字符显示正常，能进入自动搜索状态，频段切换彩条显示也正常。但进入自动搜索状态后节目号不上升，不久显示蓝屏。

　　该机的这一故障特征表明，很可能是由于电台识别同步信号丢失或异常，在收台过程中CPU判定无信号而自动显示蓝屏。

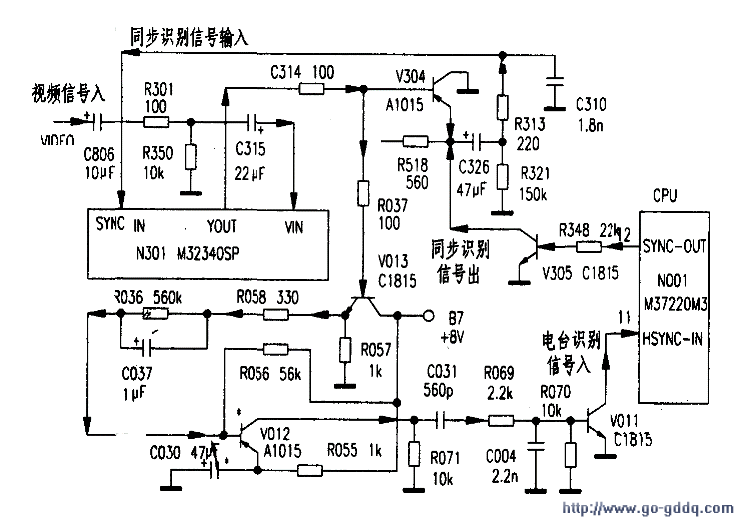

　　由于无该组装机图纸，于是找来同类机型环宇C7419的图纸作参考（见附图）进行检修。先检测N301 M52340SP（元件编号以环宇C7419参考图为准）36脚电压和对地电阻值，有信号时为2.3V，无信号时为2.66V，对地电阻值分别为9.75kΩ、13.1kΩ，说明视频信号输入正常。从附图可知，经N301内部亮色电路分离后包含同步信号在内的亮度信号Y从N301（38）脚输出，分成两路：一路经V013、VOl2、V011送至CPU（M37220M3-010SP）（11）脚，作为电台识别信号；另一路经V304、C326耦合到N301（40）脚同步分离输入端。进一步检测N301（38）、（40）脚电压和对地电阻值均无异常。测CPU⑩脚电压，即作为电台识别的行同步信号输入端电压。发现在动态搜索时该电压始终为稳定的5V.

　　正常情况下，该脚动态电压在4.3V～4.7V间微微波动，即表明有电台识别信号电压输入，看来故障部位应在V013、V012、V011组成的电台识别信号形成与传输电路中。对该范围内的元件逐一细查。发现V0112（A1015）已击穿。且C030（47μF）严重漏电。更换这两只元件后试机，一切恢复正常。

　　从检修过程分析，V012击穿最初是因C030漏电引起的，由于C030从最初的稍有漏电开始不断加剧，从而使V012导通电流不断增大，最终将其击穿。当V012击穿后，电台识别到信号通过C030短路到地，V011失去正常的导通脉冲而截止，电台识别信号中断，CPU误为无视频信号输入而显蓝屏。
