在读碟状态时，发现无聚焦动作。检查激光头聚焦线圈和激光头排线均良好。分析故障应在聚焦伺服或驱动电路。

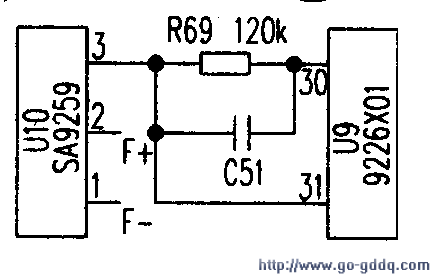

　　该机采用S5L9292X02-Q0+9226X01主板。检测驱动块U10（SA9259）的聚焦驱动电压输出①、②脚之间在读碟状态时无电压差，对地电压亦无变化（均为固定的3.2V左右），说明聚焦伺服控制不良，参见下图。测量U9（9226X01）的聚焦伺服控制输出（31）脚。在读碟状态时，电压变化异常，工作温度下降，说明解码板的+5V负载电路短路。

　　运用开路法逐级检查+5V的负载电路，结果发现贴片电容C16已经击穿，将其焊下，插回J4插头。整机恢复正常工作。
