检查时发现主板电路中的D4（RFl07）整流二极管击穿，其两极的安装板位置有严重的烧焦痕迹，检查其他元件未见异常。试将D4（RFl07）整流二极管换新后。电磁灶恢复工作，但工作几分钟后，D4（RFl07）整流二极管再次击穿损坏。因而说明在主板电路中有隐蔽故障。

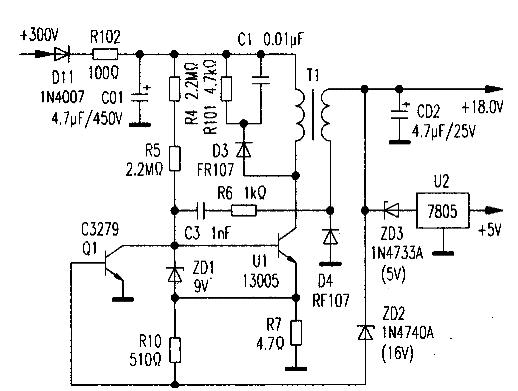

　　在该型电磁灶中。D4（RFl07）主要用于+18V低压整流。但它同时还具有短路保护作用（相关局部电路如附图所示）。再次更换D4（RFl07）并短时通电后发现，D4的表面温度较高，可能是通过D4的电流超过了设定值，但影响D4整流电流升高的主要因素应是振荡定时电路。故判断C3（1nF）定时电容不良，将其更换后故障彻底排除。
