上海Z2471A型彩电,开机后光栅较暗,行幅缩小,光栅左右边缘呈曲线状蠕动,且有很强的交流哼声
来源:本站整理  作者:佚名  2010-12-05 08:43:04



    此机的故障如右图所示,

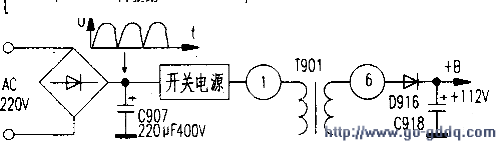

  根据故障特征,大致判断该故障是电源滤波电容失效或漏电所造成的。见下图,测主电源+B电压为90V左右(正常值为112V),断电后测+B端对地端电阻值,正向为2kΩ左右,反向为100kΩ左右,且有明显充放电过程。这说明负载电路及+B端滤波电容无损坏。向前查市电220V整流后的滤波电容C907(220μF/400V),发现一只引脚与电路板脱焊。将其重焊后故障排除。

  小结:由于该机C907电解电容体积较大,重量较重。经长期冲击振动后其引脚容易与电路板呈开路状态。当该电容引脚开路后,市电220V整流后的脉动电压不能得到正常滤波,致使开关电源电路工作在脉动供电状态。

  于是。在开关变压器T901次级输出经调制的脉动电压。这种脉动电压虽经D916整流、C918滤波,但仍无法滤除掉电源的固有谐波。结果使整机负载以脉动形式供电(包括伴音电路),致使行、场电路也随电压波动而产生异常扫描。于是就出现了上述光栅异常现象和交流哼声。
