1.单片机意外死机
　　

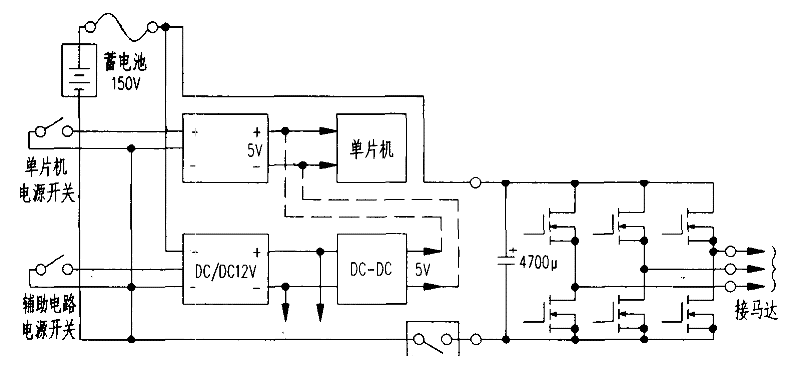

　　一台计量仪器的电路结构如上图。蓄电池一方面经高可靠性5VDC/DC变换器（内部不使用电解电容器）给单片机测量系统供电，另一方面用12VDC/DC变换器给其余辅助电路供电。另外有一马达驱动电路经开关Kl由蓄电池直接供电。当接通K1驱动马达时。单片机测量系统出现意外死机。用示波器观察5V电源电压，发现在接通K1时，电压有瞬时下跌现象。

　　2.原因
　　
　　在马达驱动电路中。4700μF的大电容。正是由于这个大电容在开机瞬间的充电，使蓄电池端电压下跌，而高可靠性5VDC/DC转换器内部因无电解电容储能，不能短时维持电压稳定，进而使5VDC/DC转换器工作异常。

　　3.对策
　　

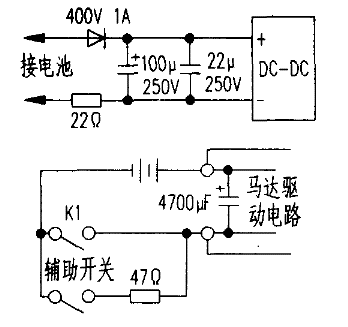

　　一是在蓄电池与DC/DC之间追加储能元件（如下图），以应对瞬时的电压下跌。二是在12V电源后增加一个普通的5VDC/DC转换器，专为单片机计量系统供电（如上图中虚线部分），其内部的电解电容可应对瞬时电压下跌。此外，驱动电路中的47001μF电容由于开关接通的大电流充电，对开关触点的熔蚀很严重。为此给K1增加了辅助开关和限流电阻，开启马达时先接通辅助开关，通过电阻给电容充电，然后再接通K1启动马达。
