康佳T2169E彩电图声时有时无
来源:本站整理  作者:佚名  2010-12-08 09:40:57

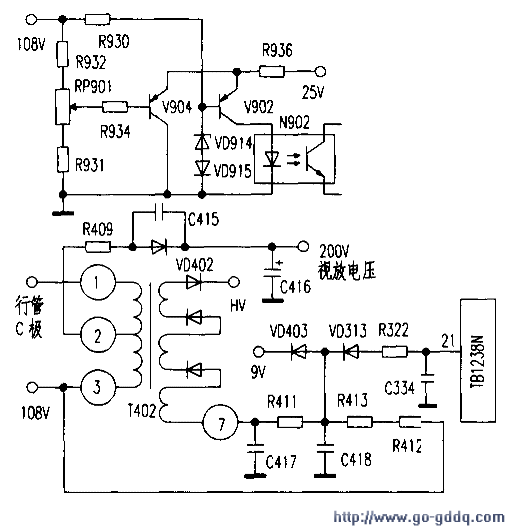

  据故障现象分析。怀疑开关电源工作发热后产生过压保护。重点检查开关电源稳压部分。如上图所示。发现R932焊点有裂纹,稍一晃动。焊点即断开。将R932焊好后仔细检查开关电源的其他部分,未见异常。对主板、显像管尾板及机内其他部分认真除尘后试机,故障现象不变。

  分析出现的水平拉丝状线。与视放电源滤波电容失去容量时相似。怀疑视放级电压不正常引起柬电流检测保护,于是测视放级电压。发现该电压在200V左右波动,更换VD402与C416(见下图),并对显像管尾板进行检查。试机故障又出现。再将亮度、对比度调到零位,此时黑屏,但扬声器中的“嗝嗝”声仍有。说明并非是束电流过大引起此故障。

  将亮度、对比度重新调到正常,测T402(7)脚电压明显波动,查ABL电路各元件,未见异常,为保险起见,将C417、C418、C334、VD403、VD313全部更换,故障仍未排除。至此,感到真是到了山穷水尽的地步。接着再查发现,故障未出现时自动搜台正常,而出现故障后,自动搜台不存台,手动微调试之,调好一台后故障消失,换到没有微调的台号故障又出现,这时我才明白故障的根源是图像中周失谐。拆下图像中周T102观察,内附电容变黑。用236560代替并适当调整,自动搜台正常。长时间观看一切正常。

  小结:以前修的机子,图像中周失谐的现象一般为收不到台,搜台时不存台或图声不佳或无彩色等。故障在开机时就出现并且无变化。而该机刚开机一切正常,工作一段时间才出现故障,现象也与以前见到的不同,这是使人走弯路的客观原因。主观原因一是原来经验的误导。二是对故障观察分析不够仔细。事后分析。如果在出现故障时置于AV状态。收看AV信号肯定正常。这样故障原因就很快找到了。
