打开机壳。找到枕校滤波电容C305（前维修员更换过），因该电容易损，且会引起枕形失真故障，故将其更换试机，故障现象毫无改变。

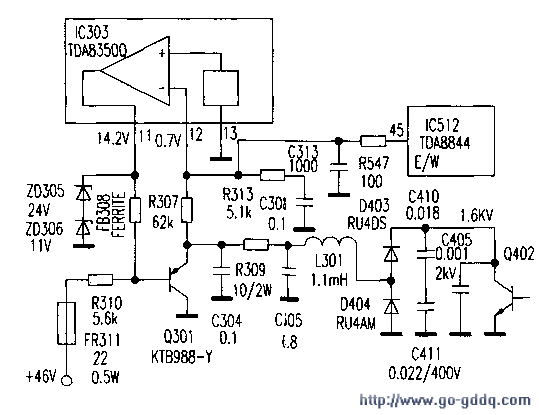

　　见附图，测D404负极电压为0V。难道C4ll或D404击穿，测其在路正反向电阻正常，把C41l和D404都换新，仍未果。测枕校输出管030l e极电压为OV，查R309完好。检测Q30l和C304也正常。测场输出集成电路IC303（TDA8350Q）枕校部分（11）和（12）脚电压，与图标值基本相符，（12）脚接IC512（TDA8844）的东西枕校控制电压输出，分析TDA8844正常。怀疑TDA8350Q内枕校部分损坏。

　　由于无此件更换，决定再细查其外围元件。

　　当减小C305的容量时，行幅可变，枕形失真也有所减轻。且D404负极电位有所升高。当把C305去掉后，该电压可升至6V多。因IC303（11）和（12）脚电压基本正常，证明枕校前级是正常的。故障应在输出级；Q30l无温升，说明Q301截止，可能因空载所致，难道调制脉冲没加到行偏转线圈上，是L301短路了？将L301焊下一看。果然漆包线漆皮损坏。已长绿色的铜锈，拆开绕组发现漆包线有较长的一段绝缘层已经完全破坏。记住色标一端以及绕向，找来修电机用的同规格漆包线，剪取同样长度且按原样绕到原磁柱上，试机故障排除，复测D404负极电压为17V左右（随画面变化而波动）。Q30l温升也正常。

　　小结：由于L301短路，起不到低通滤波的作用，场频抛物波不能加到行输出级。而引起枕形失真，也把D404负极电压拉为0V。行幅变大。由于L301线径较粗且流过的电流并不大。不易损坏，故很容易被忽视。
