开盖观察电路板上元件及其焊点未见异常；再测行输出管Q501c极对地阻值亦在正常范围之内，试接通电源开关，待电源启动后观察到显像管灯丝亮，但不待光栅出现便熄灭，随即开关电源处发出“叽叽”声：又发现若切断电源后立即开机则灯丝不能点亮且开机就出现“叽叽”声，关机几十秒钟再开机，灯丝才能点亮然后故障重现。    .

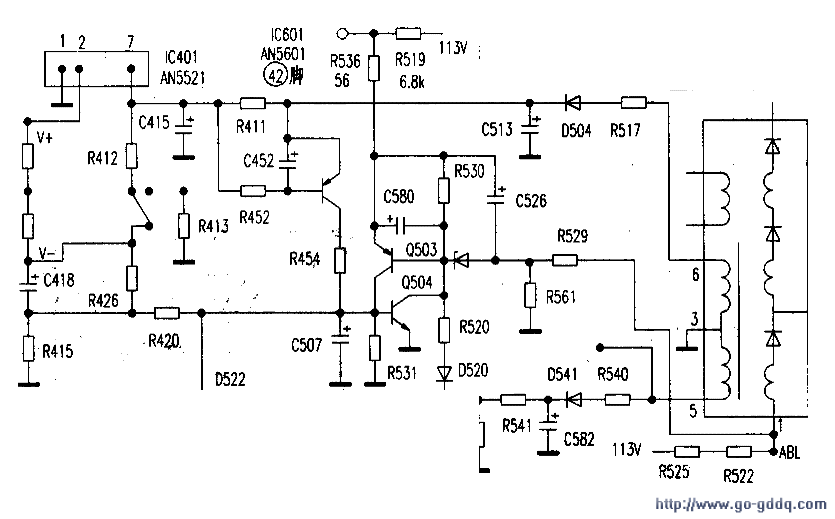

　　故障时测得Q501 c极电压正常，而b极电压为0V，于是初步判断行输出电路正常，故障可能是保护电路动作导致IC601（AN5601）无行激励信号输出所致。经查AN5601资料。（42）脚为行启动+9V供电端。（41）脚为行激励信号输出端子，AN5601未设置专门的X射线保护端子，保护电路通过分流（42）脚的行启动供电达到。参见附图，R529、R561、D502构成X射线取样电路，D523、C582、D522、0520等构成灯丝过压/欠压取样电路，R411、Q45l等构成场供电电流检测电路；R420、R415、R426等构成场输出电压、电流取样电路。正常工作时，行变T501（5）-（3）绕组上的行逆程脉冲除为灯丝供电外，另一路经D523、C582整流滤波之后得到约24V的直流电压。经R541、R542分压后约有9.3V的电压加到D522、D520负极，D520、D522均反偏截止，Q503、Q504也截止，机器正常工作。当由于+B电压升高（或降低）或其他原因导致灯丝绕组的行逆程脉冲大幅度升高（或降低）时，经整流、滤波、分压电路之后的电压也升高（或降低），电压升高时D522反向导通。

　　Q504由于b、e极正偏而饱和导通；当电压降低时D520正向导通，Q503 b、e极正偏也饱和导通，而由于Q503、Q504接成可控硅式自锁电路，故无论哪一个先导通都会使它们相继饱和导通。IC601（42）脚行启动供电被分流，行振荡电路失电而无法维持。行输出级因无激励信号停止工作。从而达到保护的目的。限于篇幅其他保护电路原理略。

　　经测量灯丝点亮时IC601（42）脚电压为8.71V，熄灭时为2V左右。断开R536后，发现灯丝点亮后不再熄灭并且荧光屏上出现光栅，快速测量各保护检测点电压均未见异常。进一步测得Q504 b极电压刚开机时为0V，然后逐渐升至0.7V。考虑到Q503、Q504各极电压互相牵制，难以判断它们哪一个先导通，决定采用断开法来判断故障根源。先断开Q45l b极时故障依旧；接着断开D502一脚故障仍然出现……；当断开D522一脚后机器不再保护。经测量0522正反向阻值均正常无异。顺便拆下D520、Q503、Q504检查也未见异常，将其恢复后却意外地发现竟然不再保护了！翻转底板仔细观察，发现Q504、Q503附近印板上有污渍，难道故障是污渍作怪？污溃又来自何处呢？电解电容漏液！观察周围C580、C530、C525、C452等几个电解电容，发现C580（100μF/6.3V）一脚有绿色发霉状物，说明损坏无疑。用无水酒精清洗污溃处并用吹风机吹干后。用一只100μF／16V的电容将C580更换后。经历了南方较长的潮湿多雨季节此故障也未再复发。

　　小结：该机C580漏液，污染其周围的电路板，在潮湿天气时形成漏电，导致Q503、Q504误导通。行启动电路失去供电，最终使行电路停止工作。而开关电源由于得不到行逆程同步脉冲，故发出“叽叽”的叫声。
