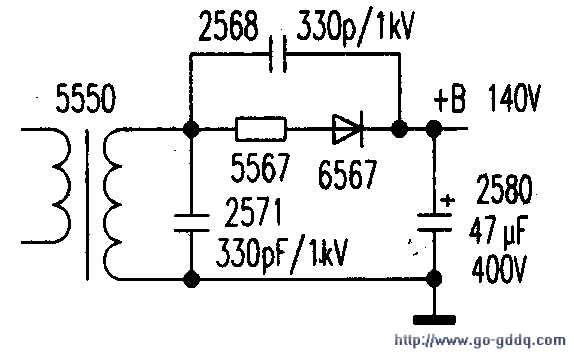

根据故障现象分析，初步判断开关电源有故障或其负载短路而引起保护。开机测市电整流滤波电容2505两端有正常的300V电压，但关机后该电压一直保持，细听电源部分有微弱的“吱吱”声。测+B端（140V）无电压，但另外几组电源开机瞬间均有显示。由此分析，+B端负载短路引起开关电源保护。在线测行管7428的正、反向电阻值为8kΩ和接近无穷大，并且有明显的充放电过程。分别对+B端电压整流管6567、滤波电容2580、限流电阻5567进行检查和代换。故障依然存在。仔细检查发现在开关变压器5550的次级（16）-（18）绕组之间接有一只代号为257l的330pF小瓷片电容，这有别于我们常见的机型（见附图）。

　　拆下2571检查。发现有lOΩ左右不稳定的漏电阻值，将其更换后一切正常。不久又检修一台同机芯彩电。故障现象相同。测行管正反向电阻值分别为5kΩ和18kΩ，分别对行管及+B电压、整流管、滤波电容检查均正常，最后查出是电容2568已严重漏电所致。如果测得行管正反向电阻值均很小，可直接检查或更换逆程电容2433，一般均为烧毁短路，此电容也是同类产品。

　　经验总结：通过近几年对MDl.0A机芯多种型号彩电的维修。绝大部分故障出在行负载部分。而重点查此类小瓷片电容。近期修理多台使用期为8年左右的该机芯彩电。无一例外均为此类电容漏电或短路而造成。修理时可以通过测行管c、e极之间阻值快速锁定故障元件。

　　1.正向阻值为8kΩ左右。反向接近无穷大，测其余几组电源开机瞬间有电压，可直接检查2571。

　  2.正向阻值基本正常。而反向阻值较小，可直接检查2568。

　　3.正反向阻值均很小。首先检查2433，然后检查彩行绕组是否直接对地击穿。最后对行管进行检查。
