孔雀KQ47-39型彩电,有时声音正常,有时无声
来源:本站整理  作者:佚名  2010-12-20 14:50:07

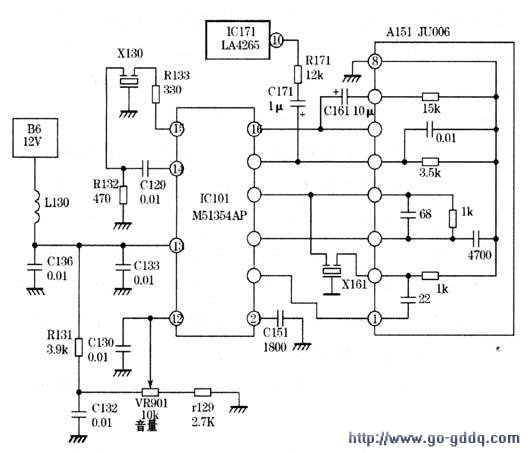

  电原理图如图所示,首先用镊子确定功放部分正常。测集成块ICl01(M51354AP)(12)~(24)脚电压,只有音频输出(5)脚电压在0~5V之间不停地变化,而当电压为5V时,声音正常;当电压从5V向0V变化时,声音从大到小至无声。用医用空心针头钻空厚膜块A151(1u006)⑤脚外围的电容电阻,故障依旧,由此说明ICl01(17)脚的内部已经损坏。因当时在乡下上门维修,手头又无此集成块,通过试验,将耦合电容C171(1μF/16V)正极与ICl01(17)脚断开,将C171正极改接到ICl01的(16)脚,声音基本正常,只是最大音量比正常略小,再将R171(12kΩ)减小为1kΩ后,声音恢复至正常状态,现已使用近一年未见出现异常。
