红岩SC-54Ⅲ型彩色电视机,黑屏、无伴音
来源:本站整理  作者:佚名  2010-12-20 14:50:28



  因该机为全遥控彩色电视机,所以字符正常说明行场扫描正常;黑屏说明亮度通道有故障;无伴音说明遥控块没收到电台识别信号而发出静音指令。因同一台彩色电视机,亮度和伴音同时出故障的可能性不大,故将其操作置于AV状态,同时输入音频信号,结果声音正常,说明该机无声是假故障,是CPU失去行同步信号而发出静音指令所致。

  全电视信号经V403射随后,经AV、TV转换分三路输出,分别去N201(μPC1423)的(37)脚(同步分离输入)、(42)脚(亮度通道输入)和CPU的(36)脚(电台识别输入)。只有这三路同时出故障或其公用电路有问题,才会造成本例现象。测V403及AV、TV转换均正常。

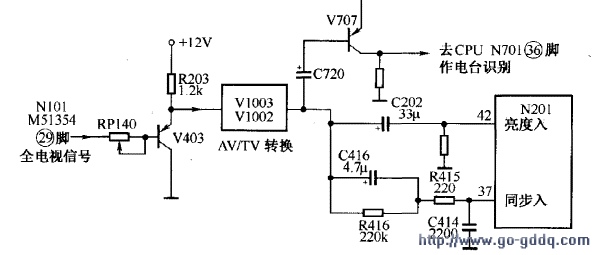

  测μPC1423的(37)脚电压为OV,经检查为C414短路,把它代换后一切正常。有关电路如图所示。

  提示与引导  C414短路后,使V403输出端交流对地短路,造成μPC1423的(37)脚无输入信号,其内部直流恢复电路失去钳位的行同步信号而无光栅,μPC1423的(42)脚无输入,使其内部亮度信号丢失而导致无图像;V707无输入使CPU的(36)脚无电台识别信号而静音;μPC1423内部行自动频率控制电路无基准信号而导致行场不同步;色同步选通电路无选通脉冲而造成消色等,只不过后面现象因无光栅而无法观察。

  由上述分析可看出,若本机V403之前的电路出故障,则只要造成全电视信号丢失,都会引起类似故障发生。
