观察监测场输出TDA8356的（3）、（5）脚电压时均正常。再用万用表监测TDA8356的（4）、（7）脚电压，开机后指针能摆至7V左右，约等于（3）脚电压的1/2，也正常，说明场输出基本正常。再用万用表监测OM8838的（22）脚电压，正常值为3.5V左右，然而开机后始终为OV。于是怀疑V403等自动故障检测电路发生故障，检查发现V403（A1015）击穿，更换后故障排除。

　　背景知识  普通彩色电视机的自动故障保护电路都是通过若干外电路触发可控硅或CPU的某个测试端口，再由CPU发出待机指令，实现保护性关机的。

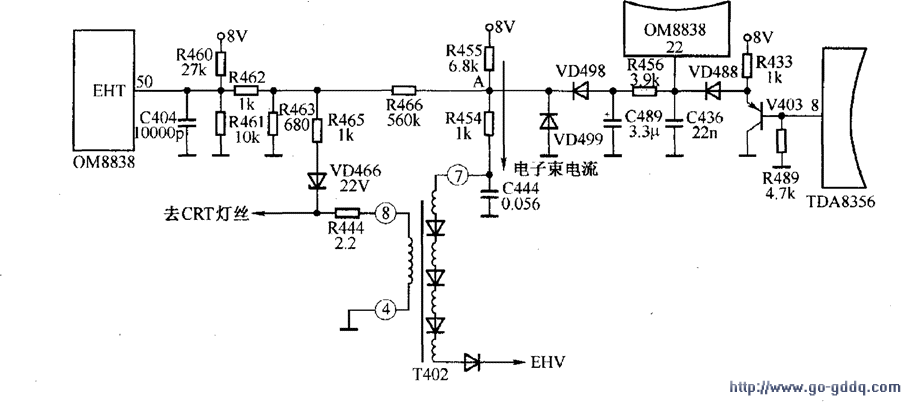

　　因为CPU具有计算和逻辑判断能力，且能以各种方式表达判断的结果。康佳2109C彩色电视机采用的OM8838芯片虽不具备CPU的功能，但是芯片设计者除了赋予行扫描驱动级在某些特殊情况下自动地进入软启动慢停止程序的功能外，还设计了一种所谓“状态标志字”功能。在有关端口的工作电压处于正常范围时，将赋予状态标志字为“0”，一旦处于异常时就赋予状态标志字为“1”。再通过IIC总线的读功能，由CPU作迸一步处理。以上就是所谓“自动故障诊断”的实质。为便于说明，下图是康佳2109C型彩色电视机保护电路的原理图。

　　OM8838的（50）脚是EHT/过压检测端口。当超高压EHV过高时，CRT灯丝电压（脉冲）经VD466击穿降压后，过高的电压加在OM8838的（50）脚，被检测到后，OM8838的行驱动进入慢停止程序，同时赋予状态字为“1”，由于IIC总线读取的状态字不是“0”而是“1”，因此290231（CPU）（35）脚发出待机指令（低电平）。于是F2109C处于“三无”。

　　重点提示 OM8838的（22）脚是束电流限制／场输出保护端口，场输出TDA8356的（8）脚输出的是场消隐正极性脉冲，由于场消隐期间无电子束电流，因此V403截止，二极管VD488导通、VD498截止，8V电源通过R433、VD488、R456向电容C489充电，OM8838的（22）脚电位随C489充电而升高。然而，在场扫描正程，场输出TDA8356的（8）脚输出约为OV，因此V403饱和导通，VD488截止，C489将经过R456和（22）脚高输入阻抗放电，（22）脚电压将缓慢下降，正常时图中A点电压接近0，因此VD498将导通。C489还会通过VD498放电，经R456、C436滤波，其（22）脚直流电压在3.3V左右，这就是OM8838的（22）脚正常状态下的直流电压。假如行扫描工作正常而没有场扫描，且TDA8356的（8）脚为高电平，这时V403始终截止，导致VD488始终导通，直至C489充电近8V的高电平，这时虽然有正常的行扫描，但无电子束电流，故OM8838的（22）脚为远大干3.3V的高电平。再者，假如行扫描正常，无场扫描且TDA8356的（8）脚为零电平，这时V403始终导通，VD466始终截止，可见OM8838的（22）脚将始终为低电平。还可以设想，假如行场扫描都处于正常工作状态，但某种原因使电子束电流过流，图中A点电位为负，VD498导通电流加大，C489放电加速，这时OM8838的（22）脚电位也将低于3,2V，一旦超出允许范围，状态标志字将由“0”变为“1”。从以上分析可见，OM8838的（22）脚就成了场偏转故障和电子束电流过流故障的诊断脚。

　　方法与技巧  对于常规彩色电视机，保护电路动作时，一般不允许随意做开机处理，若“强行开机”，因为故障没有排除，必然将损坏元器件，使故障扩大。然而对于康佳2109C型彩色电视机，不仅使用了由CPU有关端口（（16）脚）检测或用可控硅检测的所谓开关电源保护电路，而且还使用了OM8838等特有的“软启动慢停止”功能。如果行扫描输出停振、电子束电流过流、场扫描输出停振，都将从内部控制行触发输出立即进入“慢停止”过程，最后切断行触发输出，形成“三无”故障。这时即使“强行开机”（尽管强行开机后仍是“三无”），也不会损坏其他元器件，这就是康佳OM8838机心与其他机型的不同之处。

　　警示与强调  应该说明的是警示与强调：  “强行开机”后，不允许采用断开保护电路的方法来判断故障，否则将使故障扩大。但可以利用“软启动慢停止”的“过渡时间段”来进行检修，因为“软启动”是指每次开机都有一个人为的由启动到正常的过渡过程，“慢停止”是指一旦故障起作用也存在由正常到关机的过渡过程。因此，在“过渡时间段”内用指针式万用表监测关键测量点的电压，就可以区分故障范围。图6-23提供的故障压缩流程图中，电压的测量是在“有效时间段”内进行的，即每次测量都是从开机开始，并及时读取监测表的电压摆幅，因为很快整机将处于“三无”状态。
