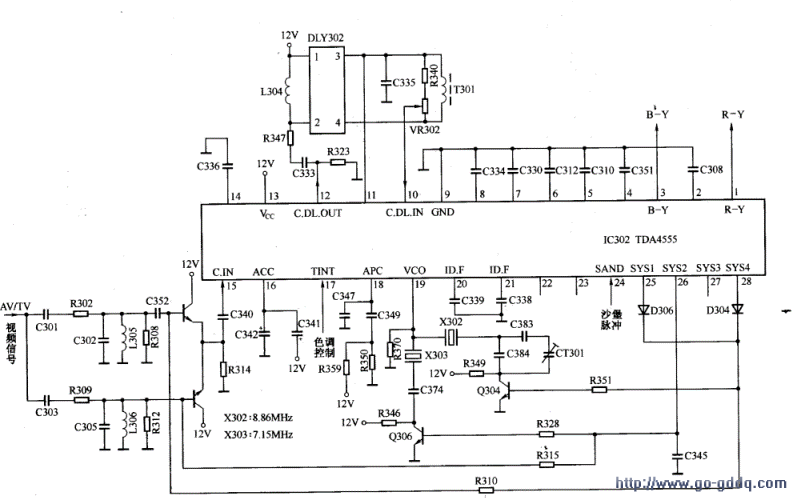

为便于检修，现绘出有关电路图如下图所示。

　　TDA4555能够自动识别PAL、NTSC、SECAM制式的彩色信号，实测发现其（28）脚电压在1V左右快速抖动，而正常值应当是较稳定的5.6V。说明电路没有识别出当前的彩色制式，正在不断地以扫描的方式进行识别。用VCD的PAL制信号输入电视机，故障依旧，当把VCD的输出制式改换为NTSC制式时，电视机屏幕上立即出现了彩色。 TDA4555解调PAL和NTSC的过程差别不大，NTSC制式彩色正常，说明解码电路总体上是好的，应重点检查PAL制有关电路，主要有C301、R302、 C302、L305、R308组成的PAL色度带通滤波器，TDA4555的（10）、（11）、（12）脚外围电路组成的梳状滤波电路，X302、C384、C383、CT301组成的8.86MHz载波的副载波振荡电路。考虑到副载波振荡电路产生故障的可能性最大，更换X302后，故障排除。
