10kW DAM发射机告警,发射机的功率表和电流表摆动很大。且监听机的声音严重失
来源:本站整理  作者:佚名  2010-12-28 08:08:01



  此机故障主要表现在以下几个方面:预推动告警,致使高压加不上去;调制编码板告警;A/D转换板的-15V告警:发射机的功率表和电流表摆动很大。且监听机的声音随着功率表和电流表的摆动也严重失真。

  最初故障现象是预推动突然告警,致使高压加不上去。故障发生后。首先检查了预推动级各部件及供给的各点电压,发现推动合成器母板线圈Ll上插头X3-1接触不良。而且有打火烧黑痕迹。对打火烧黑部位进行焊接清洗处理。机器恢复正常运行。可是没过多久。同样的故障现象又出现了。同时调制编码板和A/D转换板的-15V也告警,可是还没来得及排查原因。故障又自然消失,发射机恢复正常运行。

  而且在这期间发射机的功率表和电流表指针摆动很大。监听机的声音也随着功率表和电流表指针的摆动严重失真。分析可能是电源部分或者高频接地存在着接地不良现象。

  用接地电阻仪对高频接地电阻进行测量,分点测量结果是4Ω和5Ω,符合标准。

  查380V供电电源,低压配电柜、稳压器的线电压和相电压均平衡。再测发射机的电源输入端电压时,发现电压严重不平衡。量相电压分别为:195V、215V、257V。导致发射机供给功放模块及推动级电源±8VDC、±22VDC、.+30VDC、+30VDC、。+60VDC都达不到额定值。

  其中±8VDC电压主要为各电路板的±5VDC供电;±22VDC为各电路板的±15VDC稳压电路供电:+30VDC为联锁控制电压、预推动和“二进制”功放模块的工作电压;+60VDC为推动级的工作电压。所以随着相电压的不平衡,在市电电压较高(390V以上)时预推动、A/D转换板的-15V告警,在市电电压较低(380V以下)时机器又出现关功放/发射机保护掉高压现象。再测设备零线的对地电压为32V,有较高电位。

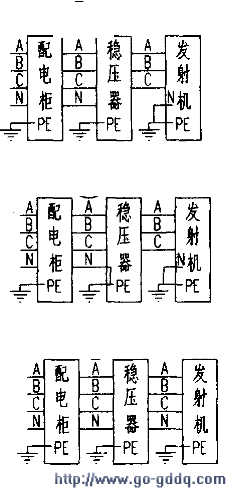

  经查,发射机的零线和地线是混用的,发射机的零/地线和低压配电柜、稳压器的地线接在一起,而从变压器到低压配电柜再到稳压器之间的零线和地线是分开接的(如上图所示)。于是将低压配电柜的零线和稳压器的地线接在一起再测电压(如中图所示),相电压分别为:220V、222V、223V,低压电源各电压值也恢复正常。

  开发射机观察。运行正常。随后又反复将低压配电柜的零线和稳压器地线之间的连线断开。量相电压又不正常,发射机又出现以前的故障。

  考虑到机房接地系统一是为了保证设备和人身安全,二是为了设备工作时有一个统一的电位参考点。防止外界电场的干扰。特别是在高频环境下,会影响整个设备的正常工作,于是按照标准将设备的所有零线和高频接地线分开走线。按照电力系统规定的标准,采用中性线不接地工作制(TT制)的配电形式(如下图所示)。从发射机电源输入端子上重新接了一组三相四线制电缆线。引到稳压器的输出端子上。而从稳压器到低压配电柜的零、地线分开使用。线路改造完成后。发射机工作正常。
