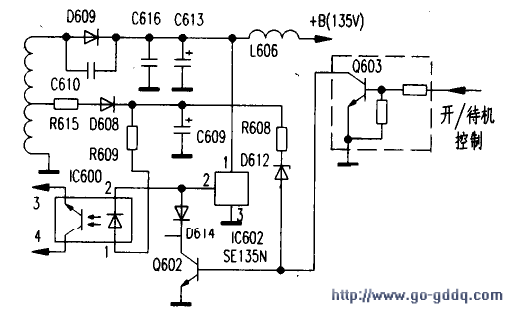

经查，打火属显像管阳极高压过高所致。引起高压过高常见原因是行逆程电容失容或电源+B输出电压过高。检查行逆程电容没有失容及脱焊后，认定是电源电压输出过高。该机的稳压局部电路见附图.

　　原理是：当+B电压升高时。经IC602内部取样，并与IC内部的基准电压进行比较放大后，使其（2）脚输出电压下降，导致流过光电耦合器IC600（1）、（2）脚的发光二极管电流增大。内部光敏三极管c、e极的等效电阻减小，使电源厚膜块IC601（STR-S6708），内部开关管b极电压降低。输出电压降低。反之亦然。

　　根据上述分析，首先短接IC600（3）、（4）脚，然后悬空电源各路输出，在+B（135V）端对地接一只100W/220V灯泡后试机，灯泡不亮。据此表明故障在电源取样及误差电压放大电路。经对IC602、IC600、Q602等的检查，发现IC602（2）、（3）脚正、反向电阻均无穷大。将其更新后试机，+B 135V电压恢复正常。更换损坏的场块，复原电路。机器恢复正常。
