骏特JT-18型电磁灶,不能加热,蜂鸣器发出“嘀嘀”报警声,1分钟后自动关机
来源:本站整理  作者:佚名  2010-12-31 09:18:57

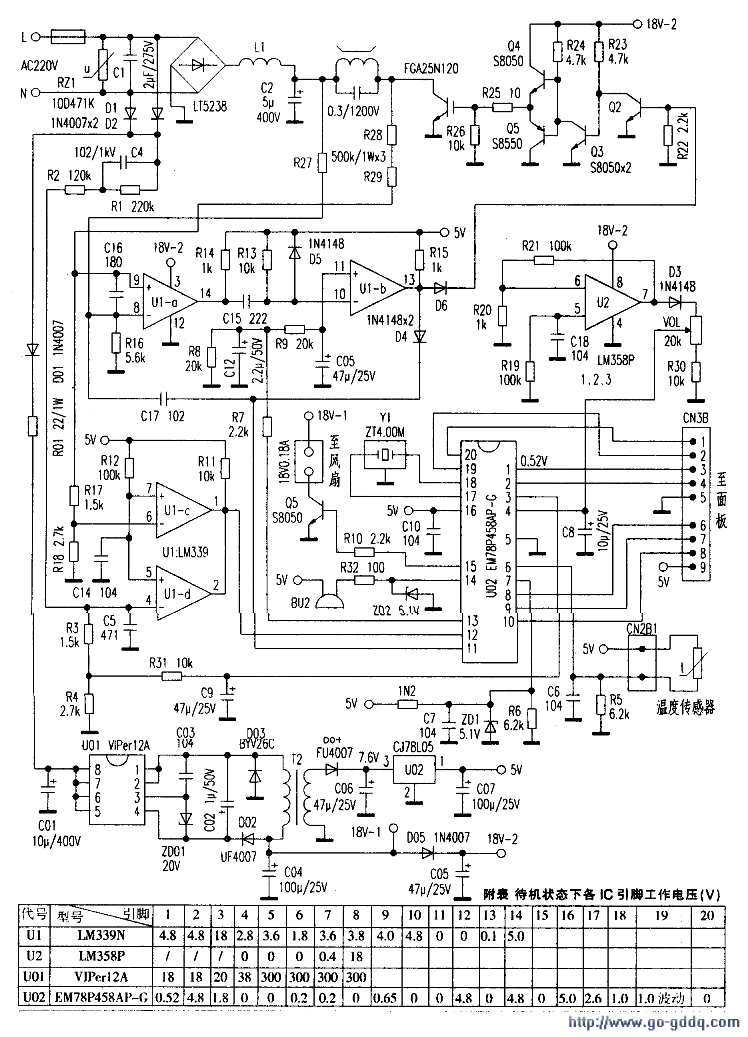

  该机主板电路(见附图所示)。首先检测电源5V、18V、300V均正常,功率场效应管(FGA25N120)及驱动电路等。也未发现明显损坏件。

  后来考虑到大功率高阻值电阻是易损件,立即对R1(220kΩ)、R2(120kΩ)、R27(500kΩ/1W)、R28(500kΩ/1W)、R29(500kΩ/1W)进行检测,果然发现R27开路。因一时无同规格电阻更换,只有1MΩ/lW电阻相近。于是将R27、R28、R29焊下,将R28装入R27位置,R29则暂时用lMΩ/lW电阻代换,并暂时短接R28(待有合适电阻时补上)。这样拆东墙补西墙以应急,也不失为维修良策。检查无误后试机,电磁灶加热正常,故障排除。

  为了以后维修方便,测量了待机状态(接加热盘)各IC引脚工作电压,见附表。
