熊猫2928彩电开机三无
来源:本站整理  作者:佚名  2010-12-31 09:19:08

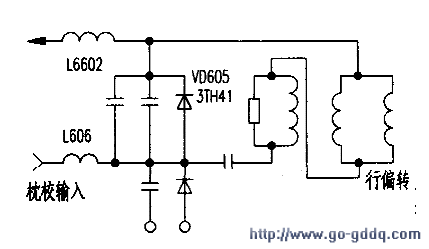

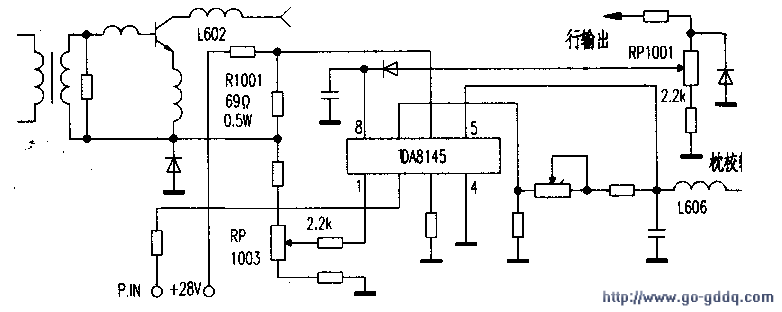

  拆去机壳后盖。发现行电路部分的VD605阻尼管冒烟(见上图)。焊下VD605检测,该二极管已短路。仔细检查该回路,其他无异常。换上一只3TH41的高反压高频阻尼管。开机伴音、彩色均正常。但图像有明显的枕形失真。电视台台标及时钟字符均往两边溢出屏幕。此时测+B 125V正常。试机约半小时,忽然又声图全无,测量行管被击穿。更换行管后测量行电流正常,再开机图像还是呈枕形失真。迅速检测枕校电路的TDA8145各脚电压(见下图),发现(6)脚无电压。枕校电路的电源+28V来自稳压电源次级。测量该电源正常。该电源通过R1001(69Ω/0.5W)电阻供TDA8145(6)脚。测R1001电阻开路。将其更换后开机。瞬间刚换上的电阻又冒烟。怀疑枕校电路有短路。断开TDA8145(6)脚电源端,测(6)脚对地电阻值为OΩ。怀疑TDA8l45已损坏。更换TDA8145后开机,枕形失真排除,图像正常。
