熊猫29MF08G彩电开机不亮,按遥控器数次才有光栅出现
来源:本站整理  作者:佚名  2011-05-18 16:28:52



  拆机检查,发现有断断续续的伴音但无光。

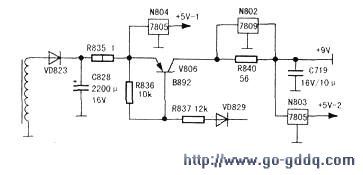

  查灯丝不亮;仔细听偏转线圈处电流声比正常时较小:测主电压1,30V正常,反复按遥控器Tv/AV无效;测行管b极为0.4V(正常为-0.25V),显然行电路未工作;测主板ICN101(M61201SP)(22)脚START UP供电端仅为6V(正常应为8V),(26)脚VCC供电端及(8)脚H电源端均为3.8V(正常均为5v),而(8)、(26)脚的电源都是从9V经L7805稳压后获得。再测+5v-1输出端为4V,输入端为8V,显然不正常。首先怀疑滤波电容c828(2200μF/16V)干涸,电路见图。由于(2828被散热片包围着。失效的可能性极大。果断更换c828后,9V、+5V-1恢复正常。开机即听到行启动的高压声,伴音也变得干净,机器恢复正常。
