此机开机约30秒后，光栅底部出现带有间断性黑线，上部出现5cm宽的黑带，同时伴有一条条白色间断性亮线向上移动的现象，有时有行叫声。
　　
　　根据间断性黑线或者黑带，认为机器存在低频干扰现象（高频干扰现象往往出现白色亮点或者亮线）。怀疑场扫描电路存在故障（这种故障不是行辐射造成的，因为行辐射干扰必是行频或其谐波，在光栅上形成的干扰应为竖带或竖线）。用一只1000μF／35V电容并联在场输出级供电电源上，故障不变，说明此故障并不是由于场输出级供电电源的干扰引起的。进一步更换场扫描集成电路以及相关元件，故障现象仍不消失，说明故障并不是，场扫描电路引起的。

　　对整机300V、5V、15V、16V、24V、110V、180V等电源的滤波电路进行试换，故障现象仍不消失。经分析认为小信号处理芯片LA76810电源供给引脚滤波不良也会引起低频干扰现象，又对LA76810的（8）、（18）、（25）、（31）、（脚上的电容先后进行试换，故障依旧。后又更换了LA76810以及LA76810的（45）脚外围黑电平延伸电路滤波元件之后，故障仍然存在。

　　后在反复检查LA76810时，发现LA76810的（13）脚ABL滤波电容C237脱焊，补焊C237，之后，故障排除。

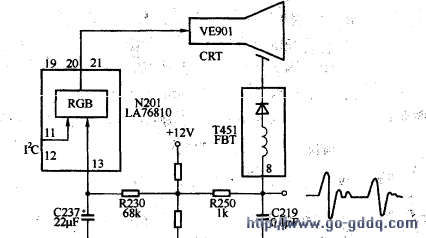

　　提示与引导 ABL滤波电容开路为什么会造成上述奇怪的光栅呢？为便于分析，现绘出海信TC2199D型彩色电视机‘的ABL有关电路，如图所示。

　　试人为断开C237进行模拟试验，发现如下现象：

　　（1）断开C237后，光栅左侧有一条左齐右不齐的垂直黑带，底部有数条断续的水平黑线。

　　即使把行输出变压器（8）脚ABL端对地短路，黑带和黑线也不消失，只不过亮度太低时不易察觉到。

　　（2）用手接近LA76810的（13）脚时，出现满屏噪点，并把图像淹没。

　　（3）如果在（13）脚ABL输入端接一只几百皮法的滤波电容，就能消除垂直黑带和水平黑线。

　　但把这个几百皮法的滤波电容改接在R230之前，却没有明显的作用。

　　（4）当调整亮度或加速极旋钮使荧屏达到一定亮度时，光栅上部出现一条水平黑带；进一步提高亮度，在黑带下面又出现一两条较淡的黑带。借助示波器测量行输出变压器T451的（8）脚的ABL电压波形，如图中所示，在一个场周期内，有一个幅度达到5V的脉冲剧烈波动，随后有几个较小的波动。在LA76810的（13）脚测得波动信号幅度为0.5V，这些波动与黑带是对应的。如果把行输出变压器（8）脚对地短路，或在（8）脚接一只10μF的滤波电容，屏幕黑带消失。

　　（5）在场输出电源端并联接一只4700μF的滤波电客。光栅生部水平黑带无变化，证明水平黑带跟场扫描电路没有关系。
