此机在工作中计算机指示功率突然下降到半功率，然后上推功率到达2.7kW 时又下降至半功率，且出现PA2（功放2）过激励告警。

　　进入功放数据库，查得 PA2 无功率输出；PA5 的I2 电流为11.9A，输出功率350W；PA6 的I1 电流也为11.9A，BAL.1P（不平衡功率）为18.2W（正常只有几瓦），输出功率370W 其他放大器的电参数均正常。

　　GME 电视发射机是智能化产品，平时工作方式设为ALC－PA 的大环工作状态，激励器不停的检测发射机的输出功率，当输出功率变化时，激励器的激励输出也作相应的自动调整，以保证稳定的额定功率输出。现由于PA2 无功率输出而导致整机输出功率下降，于是激励器自动增加激励上推功率，激励器的功率是通过功分器平均分配给六个功放的，这样只要其中一个功放检测到过激励，就会立即过激励保护和指示，即降半功率和过激励报警。所以，表面上是PA2 过激励而关闭输出，实质上是PA5 和PA6 损坏。

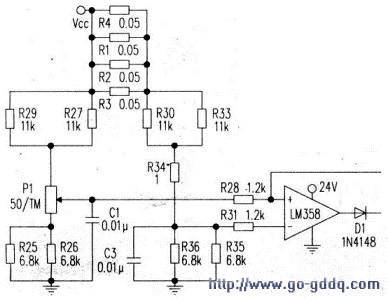

　　拆开 PA5、PA6，分别查PA5、PA6 的场效应管放大器M2、M1，手摸不发热，以为是M2、M1 管BLF278 短路，但检查正常。测M2、M1 的工作电压为零，查D 极限流电阻均开路，但为何还有11.9A 的电流？电流采样电路见附图。每个功放有六个功放管，电流采集电路均相同。原来R1 至R4（或R5 至R8 等）是功放并联取样限流电阻，功放电源经R1～R4 输出送至放大管的D 极。它们两端的压降直接反应功放电流的大小，加在运放IC1 的正负输入端，经IC1放大后送入数模转换电路，再送入单片机。当R1～R4 开路时，IC1 检测到的电压最大，所以显示的电流为最大，而实际上此时电路中却没有电流。最后查得R1～R4 输出经过的穿心电容短路，更换后故障排除。

    总结：GME 电视发射机的功放电流检测电路均是如此而已，当功放电流指示为11.9A 时，实际上功放是没有电流的。一般均是穿心电容或功率管损坏。
