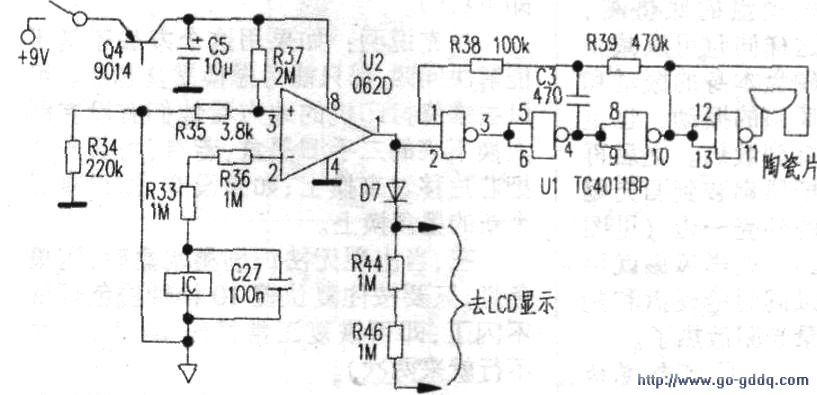

经检查压电陶瓷蜂鸣片正常。查看电路板、该表蜂鸣电路主要由U1（TC4011BP）四与非门和U2（062D）双运放等元件构成，如附图所示。

　　把功能选择开关拨至蜂鸣挡。按下电源开关。

　　测量U1（14）脚和U2（8）脚电源电压都正常。U2（1）脚至Ul（2）脚电压为0.75V.U1（11）脚电压为0V；用镊子干扰U2（2）脚时，U2（1）脚电压大幄度上升，而且LCD显示正常，说明U2（1）脚输出正常。U2没坏；把红，黑两表笔短接时，u2（1）脚（即u1（2）脚）电压为8V左右。但u1（11）脚直流电压仍为OV。振荡电压也为OV，估计是U1电路出了问题。

　　因电路板是双面电路较繁杂。如更换新件要拆卸和安装U1.还得先拆下LCD显示屏。既麻烦。

　　风险又大。为了省事。笔者根据U2（1）脚能从OV至8V转换变化的特点。遂利用。一块音乐IC。如图2所示安装。先断开u1（14）、（2）脚。使电源与信号两端脱离。弃U1不用，但不必拆除。

　　焊脱原陶瓷压电片引脚，改接至音乐片输出端；再加装由Qj（9014）等元件构成的电子开关。利用u2（1）脚的输出电平变化来控制，当两表笔短接（测量短路状态）时，Qi导通。音乐片得电工作。陶瓷蜂鸣片发声。这样处理既简单又快捷，并能获得新颖的音乐蜂鸣声。

　　经测量。音乐片截止时总电源（9V）耗电4.3mA.音乐片工作时为7.2mA.而一般万用表蜂鸣器振荡电路蜂鸣时为19.5mA.比较起来用音乐片还更省电。

　　音乐片可随自己兴趣选用。此文采用的是“祝您生日快乐”音乐片，经使用效果蛮不错。
