开机。透过探头窗口观察，见振元往返摆动正常。机械震动声均匀有节奏。探义与主机连接可靠，无断线。

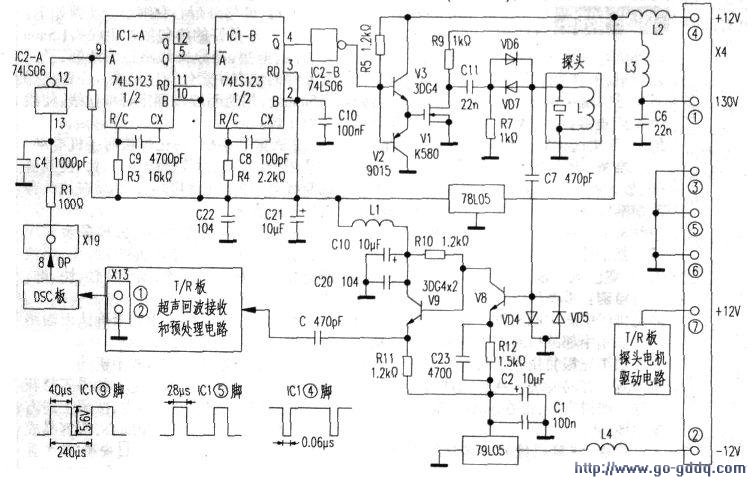

　　打开机壳。找到T/R（发射与接收）电路板，拔下模拟信号输出端至DOS板间的二线连接插头x13。在x13插头二孔中注入lkHz方波信号。屏幕上可见扇形条状阴影转动。说明DSc电路正常。再将方波信号注入超声叫波接收前置放大器输入端（V8基极）。屏幕也有影阴变化。说明接收电路正常，故障在发射电路内（见图所示）。

　　查发射电路供电电压正常。

　　发射开关管v1正常。使用寻迹法。

　　用示渡器检查发射触发脉冲（DP）。

　　在ICI（74LSl23）（9）脚可见脉宽为40μs的方波。说明DP脉冲正常。

　　IC1（5）脚无波形显示。查IC1外围元件正常。焊下IC1，用LT一80C型Ic测试仪检查，判为坏块。更换ICI，试机。图像正常，故障排除。

　　发射电路其实就是一个能定时接通振元电源的电子开关。

　　由DSC电路输出的DP脉冲经16线电缆。接插件x19（8）脚进入发射电路。IC1是双单稳集成触发器，在这里用作脉宽变换。将DP脉宽变窄。以缩短振元发射超声波的时间，提高图像的分辨力。V3、V4对脉冲进行功率放大。V1是发射开关管。
