此电源单独对其加市电并短路PS—ON，风扇不转动，测各路均无电压输出。但解除PS—ON短路时，测量绿线端电压为4.9V正常，说明内部辅助电路和之前的整流滤波电路都正常，初步估计是功率开关管损坏。

　　打开外壳，查看电路板未发现可疑痕迹。为了方便修理，把电路板单独拆出来，先把电源进线和风扇焊脱，把抗干扰电感线圈（像普通电源变压器）插头拔下来，在接插处暂时用导线接通，又在电路板上市电输入端加焊电源线，用一只12V小灯泡焊在+12V电压输出端以便监视，这样就可以加电测量了。

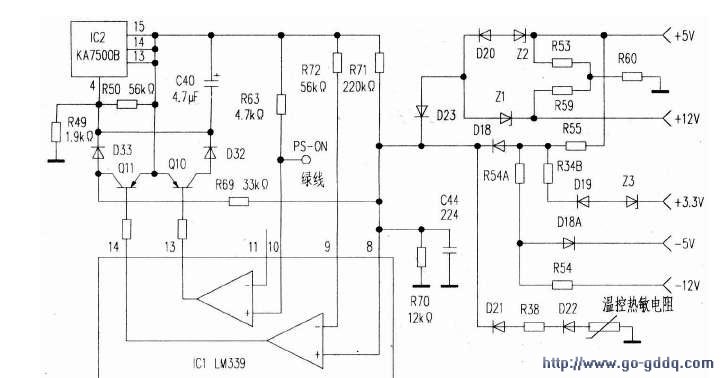

　　经测量，IC2（KA7500B）供电端脚电压约为20V正常，死区控制端4脚3.37V（高电平）。经思考，各种型号的ATX开关电源，不管电路是何种结构，电脑启动按钮都是把绿线（PS—ON）启动端的高电平下拉为低电平，使死区控制端也为低电平（约为0.15V），KA7500B（或TL494）的8脚和脚才有脉冲宽度信号输出，推动电路才能起振，开关管才能正常工作。如果IC2（KA7500B）不良或损坏，4脚即使为低电平，机器仍然无法工作。于是对IC24脚的电平变化进行监测，结果当（ps—ON）被控为低电平时，4脚死区控制电平不但不为低电平，反而从3.37V上升至4.24V反常。凭经验，要是IC2完好的话，只要把其4脚强制为低电平，电源就会有输出。遂用镊子把4脚强制接地一试，小灯泡立即亮了起来，证明IC2和后级是正常的，故障应是在前级IC1（电压比较器LM339）或相关的电路。为了便于分析，根据实物绘画相关电路如附图所示。
　　
　　据以上检测情况分析，要使机器正常工作，比较器IC1（13）脚与脚必须同时为高电平，使三极管Q11与Q12都截止，IC2（4）脚方能低电平。当（PS—ON）低电平时，IC2（4）脚电平反而上升，可能是三极管Q11与Q12中有一只工作不正常。在对这两只三极管进一步检测时，发现Q11的b极电位比e极高，显然Q11工作在导通状态，这就使IC2（14）脚的基准+5V电压通过Q11e、c极与D33抵达（4）脚（高电平）。经查比较器IC1反相端（8）脚电位（1.44V）高于同相端（9）脚（0.86V），使输出端脚低电平。根据电路原理图分析，（9）脚电位是从IC2（14）脚+5V基准电压经R72取样获得的参考电压（固定不变），（8）脚是各路输出电压过压与欠压检测端，可能是哪个支路出问题机器进入保护。

　　经琢磨容易损坏的元件一般是非线性元件，如二极管和稳压管等，遂在路估测D18至D23，基本都没问题。当测量各稳压管时，发现Z1很可疑，焊脱Z1进一步测量其正反向电阻约5kΩ左右，证实Z1已变质，经用一只12V稳压管换新后，把绿线端对地短路，通电，这时测得IC1（8）脚（0.34V）低，（9）脚（0.86V）高，脚为高电平，比较器工作正常，Q11不再导通，IC2（4）脚（0.15V）低正常。测量各路电压输出也正常，说明保护已解除，机器能正常工作。

　　拆除加焊的电源线和导线等，恢复外包装，装进电脑主机试机，开机时风扇转动，同时发出“嘀”一声响，启动正常，显示器显示也正常，故障排除。

　　小结：当电源正常工作时，Z1是不会导通的，只有+12V这一支路输出电压超过Z1的稳压值（或设定值）时，Z1才导通，机器进入保护；由于Z1变质，等效于一只5kΩ的电阻，所以当电源刚开始工作的一瞬间，+12V这一支路的输出电压立即经Z1和D23加至IC1（LM339）比较器的反相输入端（8）脚（高），与（9）脚的参考电压作比较，使14脚输出低电平，那么，Q11b极正偏，Q11导通，+5V基准电压经Q11的e、c极和D33至IC2的死区控制端（4）脚为高电平；同时Q11c极的电平（高）又经R69反馈到IC1比较器的反相输入端（8）脚，钳住（8）脚高电位，使电源进入保护而无电无电压输出。
