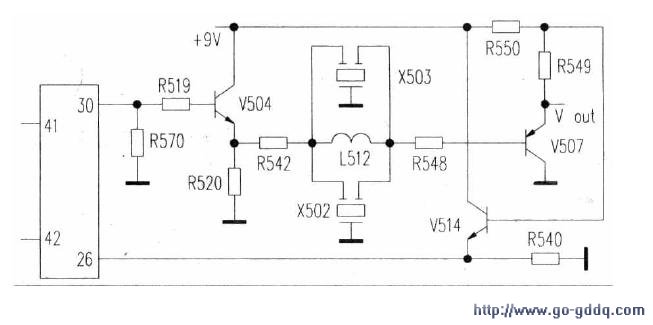

该机采用东芝超级芯片TMP8823CPNG4JR6，该芯片把小信号处理功能及CPU整合在一起，俗称二合一芯片。检修时首先取消蓝屏，光栅雪花点暗淡；碰触TMP8823中频信号输入端、脚，屏幕无反应，对此现象应对中频信号处理电路进行检查。该机的中频信号处理过程大致如下：接收到的电视信号经高频头、预中放、声表面后，经、脚送入TMP8823内部，经TMP8823处理后产生的视频信号由脚输出，经V504射随后并经X503、X502陷波，滤除第二伴音中频信号，再经V507放大；放大后的视频信号分为两路：一路作为视频输出信号，另一路再经V514缓冲，电容C448耦合至TMP8823脚（见附图）。
　　
　　经上述分析，此故障是超级芯片TMP8823损坏或其～脚之间的电路有故障，本着先易后难原则，首先对～脚间的元件进行检查，最后查出电感L512开路，将其更换后故障排除。因L512开路，TMP8823脚输出的视频信号无法送入脚。因无视频信号送入CPU，CPU会启动静音功能，从而出现光栅正常，TV状态无图无声的现象。
