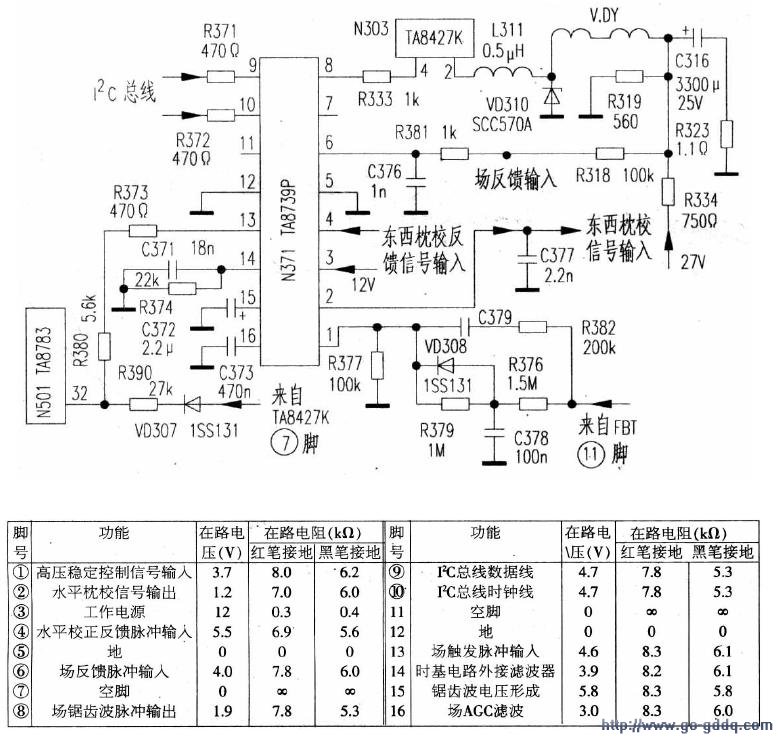

经初步检查，场输出块N303（TA8427K）③脚（泵电源供电端）为正常的27.5V（实际在场逆程期间为54V）。试用改锥碰触N303④脚（场锯齿波输入）水平亮线有所展开，据此估计故障点不在场输出级。查电路原理图（见附图）得知该机的场扫描电路的工作过程是：在图像、色度等小信号处理集成电路N501（TA8783N）内部振荡器产生32fH（行频）振荡信号，经内部1/8分频后得到4fH脉冲信号，再在场分频电路中继续分频获得场脉冲，经放大后从N501脚输出，送入光栅几何失真校正及场扫描处理集成电路N371（TA8739P）脚。然后去触发单稳态触发器，从而获得与触发脉冲宽度有关的场频脉冲，经整形后对N371脚外接的锯齿波形成电容C372（2.2μF/35V）充电，形成场锯齿波。该锯齿波的幅度和对C372的充电速度均受AGC（场幅自动调整）电路控制，以满足50/60Hz的场频需要。产生的场频锯齿波电压被分别送至场线性校正电路和场频抛物波形成电路，以实现光栅的垂直幅度、垂直线性、S失真、垂直中心、垂直M（曲折）、垂直、水平EHT（超高频，控制信号来自N371①脚）、水平幅度、左右失真、梯形失真、顶部、底部边角失真等自动控制功能。经调整后的场频锯齿波由N371⑧脚输出，然后经R333加至场输出块N303④脚。经内部电路放大后，由②脚输出送至场偏转线圈，完成场扫描任务。

　　在了解其场扫描工作过程后，决定检查小信号处理N501脚是否有场脉冲输出。经查脚有正常的4.7V直流电压，用示波器也能测出有场频脉冲输出，但测光栅几何失真校正及场扫描处理块TA8739P⑧脚却无场频锯齿波电压输出，显然问题在TA8739P或它的外围电路。经进一步检查发现TA8739P有多个引脚电压不正常，特别是脚（锯齿波脉冲形成端）电压几乎为OV。怀疑锯齿波电压形成电容C372损坏，经焊下检查，已经严重漏电。用优质、同规格钽电容替换后故障排除。为方便大家检修，附表列出了TA8739P的引脚功能及该机在路正常工作电压、电阻实测数据
