用万用表测量，发现为75V电路对地短路，拆下+75V整流管D109，没有击穿，顺印板查到短路点在视放板上。切断连接到视放板的电源通路，并断开行负载供电，试机，电源启动，几秒后消磁继电器工作后释放，+8V、+75V、－8V及+205V行电源及高压电源也正常，但几分钟后指示灯由绿变黄，+75V、－8V及205V等电源均停止工作，整机呈待机状态。

　　仅CPU电源+8V电源工作，再经过数分钟后指示灯熄灭，显示器停机。

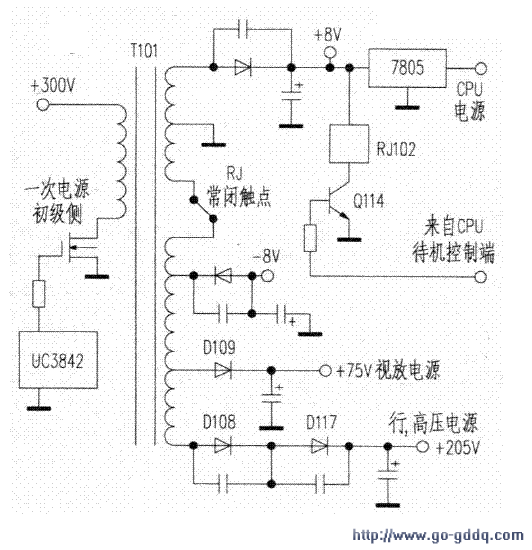

　　为了解该机电源待机与工作的原理，特绘出该机一次开关电源次级电路图如附图所示。该电路工作过程如下：当通电开机启动，主电源工作，行电源高压电源、视放电源等均正常输出工作电压，当主机未送来行场同步信号时，几分钟后CPU输出关机电平，Q114导通，RJ1021吸合，常闭触点断开，－8V、+75V、205V等电压均消失，电源指示灯由绿变黄，再经过数分钟后，CPU输出待机指令，指示灯熄灭，但Q114导通状态不变，CPU处于关机状态；若此时再按一下待机开关，显示器又启动工作，Q114截止，+75V、－8V、+205V电路接通，彩显各工作电压建立，显示器进入工作状态。该彩显工作特点是：待机与节能工作是由继电器RJ102吸合，RJ102常闭触点断开，各组电源不工作而处于待机节能状态。正常工作时，则继电器RJ102释放，常闭接点通而接通各电源（指+75V、－8V、+205V）而正常工作。

　　根据以上工作流程分析，彩显电源及CPU等各电路均已正常。重点检查+75V电源短路点，打开视放板屏蔽盒中，根据印板电路走向，短路点为视放输出块LM2905的电源端对地短路，拆下换上新块，检查无误后，接通+75V、+205V电源等通路后试验，一切正常，故障排除。分析此故障为前维修人员不慎造成LM2905击穿短路而引起的（出现冒烟为+75V负载LM2905短路，造成+75V视放整流管D109冒烟，如性能有影响则须更换之）。
