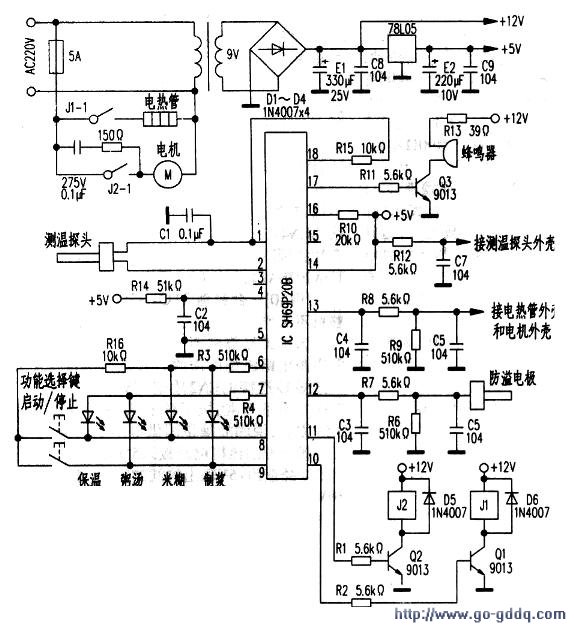

为便于分析故障原因，根据实物绘制了豆浆机电路如图。

　　查阅该豆浆机的使用说明书，制作豆浆、米糊、粥汤除了配料不同和制作粥汤不需要加装过滤网外。其工作过程基本相同。即：加热至85℃—搅拌一加热一搅拌一熬煮、搅拌。整个工作过程约为23分钟。测+12V、+5V工作电源正常。从电路上分析。不加热说明电热管未通电。

　　J1-1未接通，实测IC10脚为低电平0v，Ql处于截止状态。继电器J1线圈因无电流通过。其常开接点儿一l未接通。再进一步分析电路发现+5V电源通过R2、测温探头外壳和水后与电热管外壳和电机外壳接通。再经过R8加至IC13脚，使其为高电平。IC判断机内有水，才能正常工作，如果IC13脚为低电平。IC判断机内无水拒绝加热。并通过IC17脚输出信号。蜂鸣器报警，防止事故发生。如果R12、R12至测温探头外壳的连线、电热管外壳和电机外壳至R8的连线以及R8等任一处断路，均会导致IC13脚为低电平。使IC误判为机内无水。引发只报警不加热。按照这一思路。在豆浆机加入适量的水的情况下。

　　测IC13对地电压。果然为0V，再检查R12正常。测R12与测温探头外壳不通，经仔细检查，发现R12到测温探头外壳之间的连线未与测温探头外壳可靠接触。将其接牢后故障排除。
