首先进入调整菜单调整行幅和枕形失真。

　　发现调节行幅只有轻微变化，但不能调到合适状态。枕形失真基本不可调，初步判断故障在枕校电路。

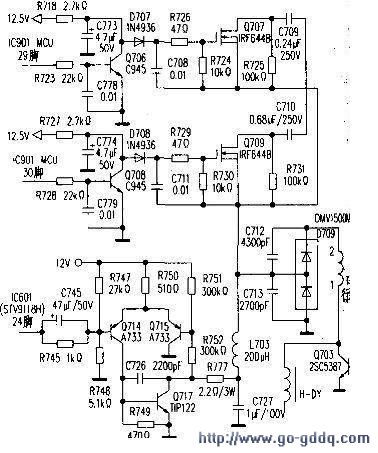

　　实绘该显示器枕校电路如图.该显示器采用常见的二极管调制型枕校电路，它是通过改变校正电容C727两端的电压，从而改变行扫描电流大小。当C727两端电压降低时，行偏转线圈中的电流增大。行幅变宽；反之行偏转中的电流减小，行幅变窄。当C727两端电压呈下凹形场频抛物波变化时。行偏转线圈中的电流则具有上凸形场频抛物波形状，这样就可实现枕形失真校正。IC601（24）脚输出行幅控剃直流信号、场频抛物波经Q714、Q715组成的差动放大电路放大后，直接耦合到Q717进行放大，通过R'777加到C727两端，实现行幅调节和枕校目的。

　　根据维修经验，先检测易损元件枕校管0717、枕校电容C727、电L703、调制二极管D709、电容C712、C713均正常。通电检测枕校管0717集电极电压为12V（1024x768、75Hz模式）。

　　调节行幅和枕形失真该处电压只有约2V的变化（不正常），在此模式下该处正常电压约为18V，且随行幅的调节。电压可在9～25V间变化。由于枕校电路采用直接耦合放大电路，直流电压相互影响。一处电压不正常，将引起整个枕校电路电压失常。在维修显示器枕校电路故障时常采取二步法维修：（1）先对枕校管、枕校电容、枕校电感、调制二极管等易损元件进行常规检测。（2）如果常规检测没有排除故障，断开枕校管与枕校电感之间的电路。再测量枕校电容两端电压，通过电压变化来判断故障部位。当断开R777后。枕校电容C727两端电压应有较大幅度自g上升，一般可上升到二十几伏。同时行幅变得很窄。说明故障在R777之前的电路；当断开R777届，枕校电容C727两端电压依然较低（无变化或变化很小），说明故障在R777之后的电路。

　　该机在断开R777之后测得C727两端电压为14V.还是太低。判断故障在R777之后的电路。于是代换调制二极管D709、电容C712、C713，故障不变。检测S校正电容切换电路元件Q709、Q707时，发现Q707已击穿短路，但换后故障依旧，检测Q706、D707基本正常。在加电检测时，无意间摸到D707温升偏高。而D0708没有这种现象，测量D707反向电阻比正常二极管反向电阻略小。代换D707后试机。故障排除。
