三星51SW型15英寸彩显,开机指示灯不亮、黑屏,无继电器吸合声
来源:本站整理  作者:佚名  2011-02-09 08:15:26

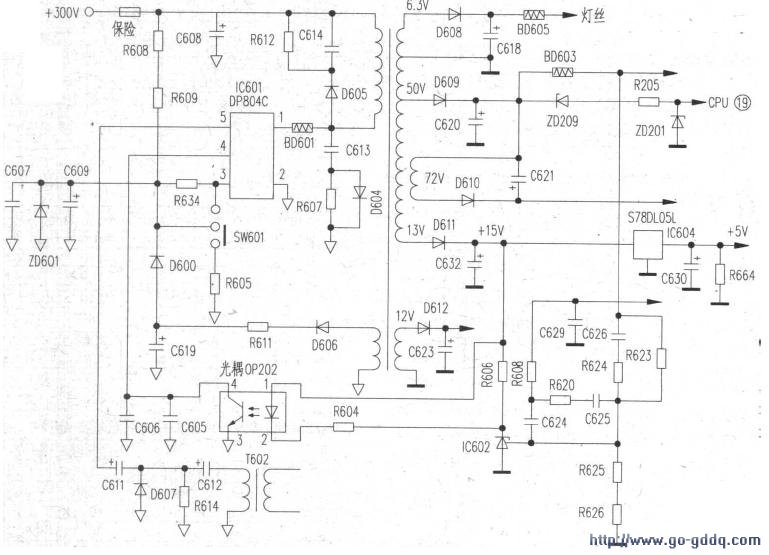

  的打开后盖检查保险管完好。整流块和电源块均正常(见附图)。开机测C608两端有300V电压,IC601①脚电压为300V,R605两端电压在关机状态为5V,开机状态为0V。测次级C620两端电压为50V。表明电源正常,测电源其他各路输出电压均正常,测C632两端电压为15V,测C630两端电压为0V,检测ST8DL05L正反向电阻值均很大(表针仅微动),将其换新后开机C630两端电压为+5V,此时绿指示灯亮,开机瞬间有继电器吸合声,彩显故障排除。

  提示:由于三端稳压块S78DL05L的封装形式与中功率塑封管相似,且在线路板的焊接面上的管脚字符标为E、B、C,易受误导。另外常用的7805管脚与S78DL05L的管脚位置相反,因此在代用时7805要翻转180°安装。
