海尔29F5A-T型彩电,接有线电视试机,发现大多数台有明显的雪花点干扰
来源:本站整理  作者:佚名  2011-02-20 17:38:55



  根据经验,此故障与常规彩电的RFAGC不良现象相类似。

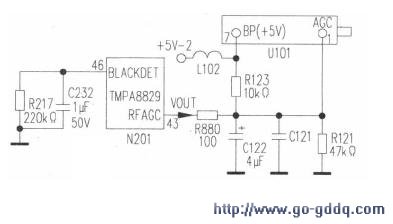

  先检测I2C总线电路并进入I2C总线查看相关数据。并无异常。于是分别测量高频头U101①脚、N201(TM-PA8829)脚的RFAGC电压,所测得的电压值均在0.8V~1.1V左右波动(正常状态下,该电压应在2.7V~2.9V左右波动),从有信号时动态电压有波动分析,表明RFAGC控制电路是起作用的,只是控制能力降低,分析N201异常的可能性较小,于是重点检查N201(TMPA8829)至U101(1XCC7949VG35E)高频头①脚之间的电路元件(见图)。检查中发现R123一端焊点不够光滑,重新将其焊牢后试机无效果,怀疑C122、C121两只电容中有严重漏电。

  拆下C122检测,该电容有几kΩ左右的漏电电阻值。由于C122严重漏电,在拉低R121、R123分压点电压的同时,将RFAGC控制电压大部分短路到地,从而AGC控制能力降低,使增益下降。更换同规格正品电容后试机,故障排除。
