一台海尔29F9G-PN型高清彩电无光栅有伴音。笔者曾遇到过多次同机型的同种故障，但其故障原因不可小视，下面就将其整理成文介绍给读者。

    首先，黑屏显像管灯丝点亮，有伴音，则说明主机芯电路和供电电源及微控制系统基本是正常的。初检时，遥控开／关机、频道转换、音量控制等功能均正常，但在故障初显时会听到机内有高压放电的打火声。开壳检查，未见有明显的不良和损坏元件。对开关电源进行独立检查，也基本正常，其＋B电压在开机瞬间就能够稳定在＋145V。但通电试验，发现在尾板区域有放电火花出现，检查尾板元件及显像管引脚、管座均未冤异常。试将尾板拔下后通电试验，仍有放电火花出现，但具体放电位置不易确定。反复观察，确认行输出变压器有故障，将其换新后，放电消除，但一直稳定在黑屏、有伴音的故障状态。

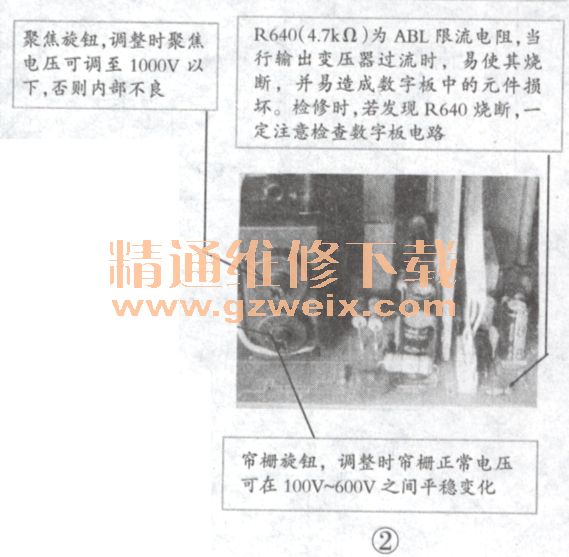

    接下来检查尾板中管座引脚和视频信号输入插座引脚的工作电压及信号波形，实物检修如图1所示。检查时调高帘栅电压，观察屏幕没有任何光栅出现；用1000v直流电压挡检测管座引脚中的G2极（帘栅极）电压，发现仅有十几伏；监测调整时的电压，发现帘栅电压能够调高到200V左右，但很快自动回落到十几伏，再反方向调整时，立刻出现较大的负压，因而判断ABL电路有故障。再进一步检查，发现ABL电路中的R640烧断，实物安装如图2所示，电路原理图如图3所示。将R640换新后，再调帘栅电压恢复正常，但屏幕仍无光栅，此时检测管座引脚的KR, KG , KB阴极电压均为190V，因而说明显像管是因无视频信号加入而处于截止状态，决定进一步检查视频信号电路。

    经检查，尾板末级视放电路正常，但检查XS902的⑤脚、⑦脚、⑧脚电压均为2.0V，用示波器观察无信号波形，因而说明输入到尾板的视频信号激励电路有故障，但在该机中加入到尾板的视频信号是由数字板直接输出的，因此下一步就重点检查数字板电路。

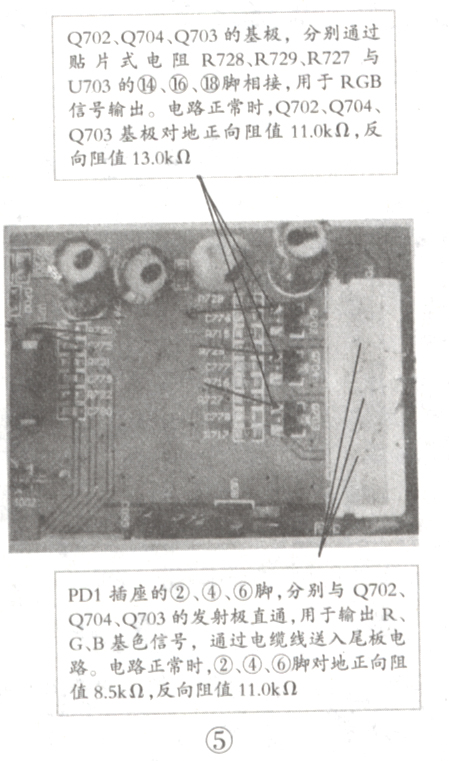

    根据数字板中各集成块的功能分析及视频信号输出线的走向判断，故障点应在视频驱动输出或STV9211电路，其实物组装如图4和图5所示，STV9211图解见图6, STV9211的引脚功能及正常状态下的电阻值如表1所示。

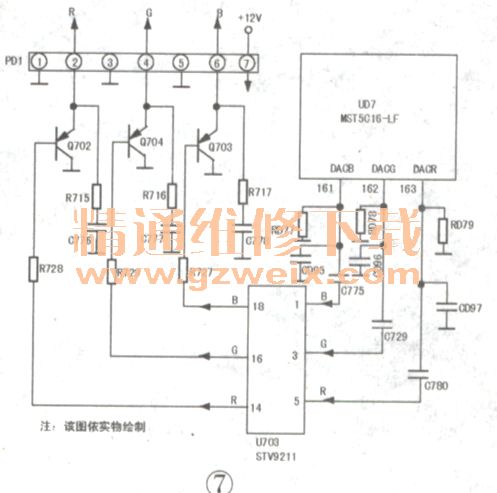

    经进一步检查，发现图3中D700正反向阻值均较小（约1 kΩ） , U703②脚对地正反向阻值近于零，因而判断U703（STV9211）已损坏。再查其他元件未见异常后，将U703和D700同时换新，通电试机，故障排除。图7为RGB模拟信号驱动输出电路原理图。
