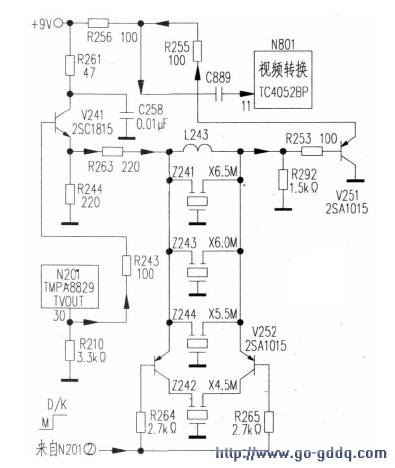

引机外接视频信号试机,播放正常。这说明该机只是在TV状态下才出现热机无图像故障。能收看一段时间,表明在TV状态下视频电路也是正常的,问题在于受热后某元件性能不良热稳定性变差所致。根据以上分析思路,待机器冷却后,令机器处于待修状态开机,迅速用电烙铁给视频通道相关元器件加温,当加温至V251(2SA1015Y)时故障出现。仔细检查(见图),发现V251e极限流电阻表面略有焦黄,焊开R255测量阻值正常。焊下V251作加温试验。发现V251受热后c、e极间电阻值变化明显,将其更换后故障排除。因V251不良,在长期工作中受热后工作电流有所增大,直至最后截止使视频信号中断所致。同时,由于R255在长时间内承受了增大的工作电流而发黄。
