从故障现象分析，开关电源供电电路出故障的可能性较大。先测量+B（130V）电压，发现该电压只有101V左右；测其他各组输出电压，均出现不同程度的电压下跌现象。检查+B稳压环路R562、RP561、R566、N503等元件均无异常，断开开／关机控制管V562（2SCl815）b极电阻R568一端后试机故障依旧。试调稳压调节电位器RP561发现+B电压只能调低而不能调高，这说明电源调整电路的可调电压范围变窄。于是继续检查与调整电路有关联的R561、R563、R565和C563，结果发现C563（0.01μF／500V）电容有明显漏电现象，将其更换后并调试，+B电压恢复至正常值130V，测其各电压也同步回升至正确值。恢复原电路试机。一切恢复正常。

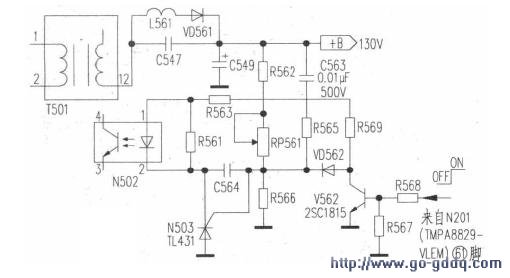

　　从以上检修实际不难分析，由于C563电容明显漏电，降低了+B输出电压值；同时使N503（TL431）精密稳压元件（见图）的+B电压取样输入端电压值增高，导致光耦N501（TLP21）①、②脚内的二极管发光增强，致使+B电压向上调高的功能失灵使+B电压大幅下跌。这时由于电源调节功能异常，导致场+27V供电也同步下跌，由于行、场扫描电路供电的同步下降，所以行、场幅度因供电不足必然呈现行幅缩小且场幅压缩现象。
