检查市电220V电压正常，而充电器输出接口电压为OV。

　　打开机盒目测检查和用47型万用表Rx1k挡检查发现以下问题：

　　（1）电路中的R101/8W电阻已过热，电阻上的色环已烧损。（2）机盒中的风扇，电路中的D14整流二极管、C17电容、R12电阻都已拆去，而且在D14整流二极管二个引脚处印板变焦黑，二个引脚的焊盘烧脱，明显严重过热。（3）C14电容正极对地电阻为O。

　　故障检修：（1）焊下R101/8W电阻，测量它的电阻值已为9kΩ，查阅有关图纸该电阻值有5.1Ω、100n。（2）对D14焊脚进行清洁处理，装两个空心铆钉，另一在铜箔引伸处打一个小孔，测量D14负极对地阻值为∞，合格。然后装上D14、C17、R12。（3）由于C14电容正极对地阻值测量为0，首先检查D8（200V10A）CTL22S的共阴极双二极管，拆下D8测量发现其中有一个管是好的。

　　所以还可以用它来调试，方法就是把击穿的那个引脚剪断不装即可，装上这个好管焊好引脚后测量C14正极对地电阻为2.6kΩ；同时测量D9负极（接电瓶）处对地为10kΩ。

　　电路调试：先在电路输出D9和电阻R13处接假负载，假负载用60W/36V和几个水泥电阻总阻值为10.8Ω/20W串联组成。为了安全和调试，在电路输入端接上隔离变压器和自耦调压器，把自耦调压器调在170V位置上，在C1正极对地处接上数字万用表测量该点的直流电压。在D9输出对地处接上47型万用表测量该点的输出直流电压。

　　接通市电，自耦调压器慢慢调节到220V额定电压，若在C1正极数字万用表显示的直流电压为+308V，说明电路输入回路正常。C1电解电容也正常，在D9输出直流电压为5V～6V变化，二只指示充电发光二极管一闪一闪发微光，测量IC1KA3842AP（7）脚对地电压为12.5V，⑧脚电压为0.4V，而⑥脚电压为1.4V～2.6V变化。从以上现象说明IC1KA3842AP⑦脚的直流电压太低，要高于14V才启动工作。与⑦脚电压有关系的有T高频变压器电磁耦合给次级N3绕组、R10电阻、D5快恢复二极管、C13电容、IC3PC817光耦。其中R10的阻值最有关联，断电将R10更换成5.1Ω再试，电路接通市电果然见效，接假负载的灯瞬间亮起，测量IClKA3842AP⑦脚的电压为27.1v、⑧脚电压为5V、⑥脚电压为9.5V。分析⑦脚电压为27.1v估计高了点，因为KA3842AP内部有36V稳压器，供电高36V电压也可以稳定工作，于是对R10串一个1kΩ可调电阻再试，当调整到49Ω时IC1KA3842AP⑦脚的直流电压为25V，这样接上市电后假负载灯泡也正好亮，没有延时情况，假负载上的电流为1.8A，电压为59V，用47Ω1W电阻接入电路调试成功。

　　在电路中的电阻R27（100kΩ/IW）再串上一只电阻，使R27总阻值为180kΩ/1W。再把新的D8CTL22S的共阴极双二极管换上，D14整流二极管用FR302换上，装上C17电解电容、调整好电阻R12和风扇后该充电器一切正常。

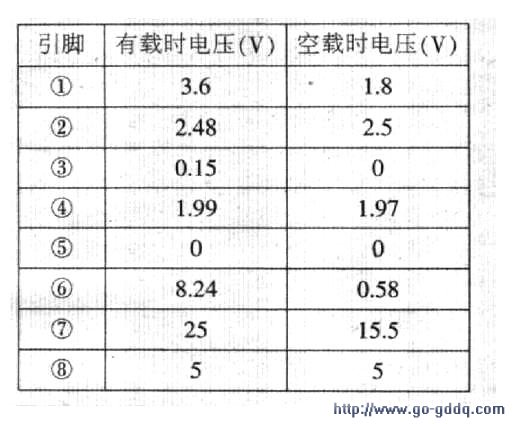

　　附表为正常时IClKA3842AP在路实测数据（用胜利万用表 VC9805A+所测）。
