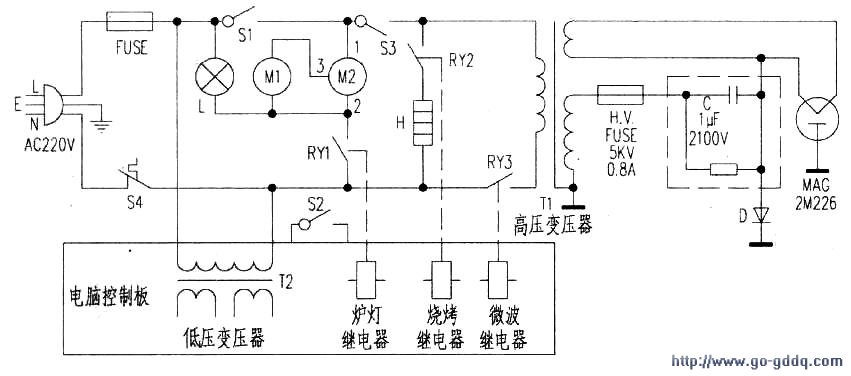

该微波炉电路图如图所示，主要由低压电路、电脑控制电路和高压电路三部分组成。当关闭炉门后，经门联锁开关S1、门监控开关S3、磁控管温控器S4、微波火力继电器、变压器T1初级后，在次级输出35V、2000V两组交流电压，3.5V为磁控管MAG灯丝供电，2000V经高压保险管H.V.FUSE后，由高压电容C、高压二极管D组成半波倍压整流，产生约4000V直流高压加至磁控管MAG的阴极，MAG以800W发射微波，通过波导管传送并发射至炉腔，对食物进行微波加热。根据故障现象分析，低压电路和电脑控制电路正常，判断故障出在高压电路。断电，拆开外壳，用绝缘改锥将C两端短路有较强的放电现象，说明C正常。接着检测T1、H.V.FUSE、D和MAG等元器件，发现MAG灯丝断路，导致磁控管不能发射微波引起所述故障，更换MAG（型号2M226）后，通电试机，微波炉加热正常，故障排除。
