xJl8型慢扫描示波器屏上无亮点及扫描线,调整亮度、聚焦、位移各钮,无任何显示
来源:本站整理  作者:佚名  2011-02-23 07:34:51



  拆开示波器外壳,测量显示部分的工作电压。首先测量x、Y轴放大器的工作状况,Y轴放大器的4BGl7、4BG2O(DA5O1C)的发射极电压为9OV,正常;X轴放大器的8BGl4、8BGl7(DA5O1C)发射极输出,用MF一47型万用表DC25OOV挡测量时有3Ov~2OOV摆动幅度的脉冲电压。这说明x、Y轴的扫描电路均工作正常。示波管灯丝亮。

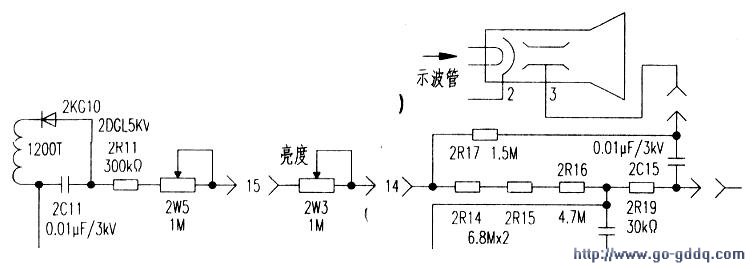

  于是重点检测示波管的亮度电路(局部电路见附图所示),当万用表置DC25OOV挡测量时。偶波管③脚时,示渡管的屏幕会有一闪亮的光点,若表笔接触③脚不动,观察到屏幕上出现扫描线。

  调整聚焦、亮度钮。扫描线正常。

  根据经验,判断该亮度电路里有开路故障。当MF-47型万用表置DC25OOV挡位测量时。万用表其实是相当一只阻值很大的电阻与地端串并联在亮度回路中。

  查看MF-47型万用表的工作原理图,其DC25OOV挡位的插孔是通过一只6MΩ电阻分压至表回路中的。从示波器电原理图中可见,亮度回路经数个高阻值的由阻串联分压后接入示波管③脚供电;当万用表DC25OOV挡接人示波器亮度回路测量时,其亮度的工作电压与万用表内的6MΩ电阻形成分压网络,使经2KGlO整流的电压通过万用表中的6MΩ电阻加至示波管的③脚供电。示波管③脚得到了满足其工作的条件,示波管显现扫描线。

  经检查测量发现亮度电路中的2R14(6.8MΩ)开路。更换2R14后示波器工作正常。
