一台昂达989+型MP4，在未联机充电的情况下，开机后即出现联机及充电界面，导致不能软关机。

　　因为主控芯片需要检测到usB输入电压才能进人充电而，所以怀疑足机内锂电池限压、充电电路有漏电到USB充电端口，当用USB线连接充电器时，发现充电器的电源指示灯未接市电即点亮。证实分析正确。

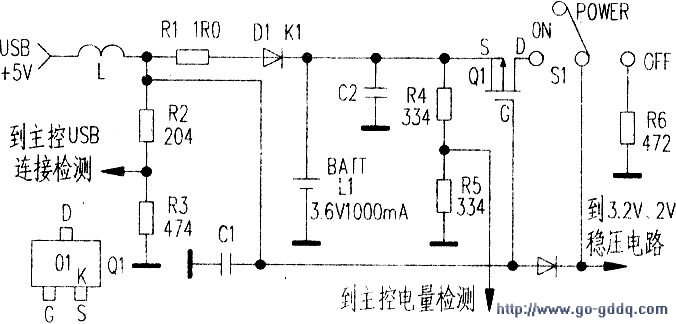

　　为检修方便，绘出其局部电路见附图，用万用表测量usB+5v端对地有2V多的逆向电压，该电压经R2、R3分压后送入主控电路，导致主控认为是USB连接充电。

　　检查充电限压二极管D1正常，检查电池充电回路串有一类似贴片的三级管封装的元件，分析应是一种起开关作用的场效应管。其工作原理是。在非充电状态时，源极S与栅极G之间有一个一VGS电压，这时QI导通，锂电通过SI向主控的稳压电路供电；当处于充电状态时，由于uSB+5V的输入电压作用使Ql的一vGS电压消失，这时Q1处于截止截状态、，无论SI处于可种状态锂电均不向机芯供电，这时锂电蚁专注于充电，机芯的供电则由USB+5V经D2提供。怀疑USB端的漏电是由Ql的G极和S极击穿所致、拆下Ql检测，其G、s极确已击。若无元件更换。可将损坏的Ql拆除，将印板S极与D极焊点用导线短接即可。但这样此机在充电时最好是将sI关闭，对机器并无影响。

　　这台MP4.主控为ACU7515且可插卡扩展内存。这种主控方案的卡座供电一般都装有一粒功能与Ql相同的场效应管，于是将标号为2l2TMOSFET管从该机拆下。并将被拆机印板上的D极与s极焊点用细导线短接。

　　这样对其基本无影响，只是在非读卡状态下不能停止向卡座供电而已。将拆下的管子装入故障机后。　通电试机一切恢复正常。
