测+B电压为+115V,正常，测行扫描灯丝电压为0V,视放级电压为115V（为+B电压），判断行扫描电路未工作。

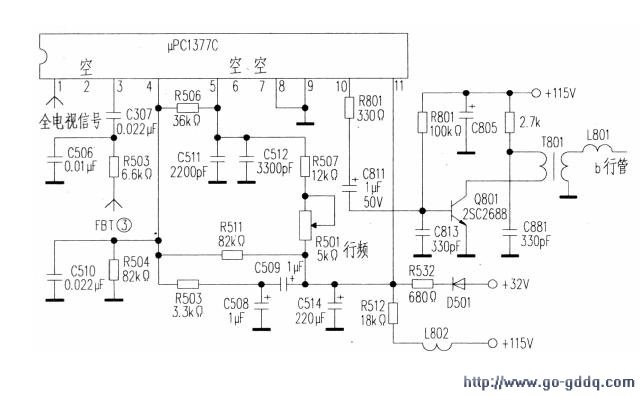

　　测行扫描部分相关部位电压（见附图），主要是行扫描集成块μPC1377C关键脚电压，其中（11）脚供电为7.5V,⑩脚行输出为1.0V,⑤脚行振荡为5.5V,④脚AFC为5.5V。再测行推动管Q801各极电压，b极为0.67V,c极为45V,表明Q801未完全工作于开关状态，而处于开关与放大临界状态。断开行输出耦合电容C811,Q801b极为0.67V,c极为0.3V,即Q801在C811断开时工作于饱和状态。分析μPC1377提供了行脉冲，但此脉冲到行推动管Q801的幅度不够，不足以推动行管Q802。查资料μPCI377C⑧脚工作电压为13V,10脚为1.6V,⑤脚为6.68V,④脚为6.70V。看来故障原因是μPC1377C（11）脚电压太低，造成工作不正常，各脚电压偏低。

　　开始按上述思路维修，测（11）脚供电降压电阻R512阻值为18kΩ，更换（11）脚滤波电容C514,开机测⑧脚电压仍为7.5V。断开（11）脚32V供电二极管D501,测（11）脚电压仍为7.5V。难道是其他外围元件漏电，导致（11）脚供电电流增大，使其电压降低？断开行振荡⑤脚相关电容C508～C512,再测⑧脚电压仍为7.5V,查遍外围电阻均正常，只发现行频调整电位器阻值增大，由5kΩ增为14kΩ。

　　将其更换后再测（11）脚电压，仍为7.5V。难道是μPC1377C性能变差导致工作不正常？决定更换它。

　　但本市购买不到，托人在南昌市购买了新μPC1377C。小心把旧IC拆下，清理线路板，把新IC正常安装好。开机测（11）脚电压仍为7.5V,其他各脚电压也不变。由此推定μPC1377C和外围元件无问题，问题应在行管b极和行推b极之间。先查Q801b极到C811之间连接无问题，再查Q802b极到行推之间连接正常，将Q801、行推、Q802补焊一遍，试机（11）脚仍为7.5V。拆下Q801检测正常，分析问题在行推动变压器T801。拆下T801,看到印刷板上布满污垢，有2mm厚。把污垢清理干净，再把T801清理一遍装上试机，测（11）脚电压升为13V,故障排除。

　　此故障是T801与印刷板之间的积垢所致。积垢等效于一个四脚电阻连接于T801的初、次级，导致行脉冲对地衰减，使Q801不能正常工作，Q802得不到足够幅度的行脉冲。行管由于无行脉冲推动不能工作，由行变提供电压的视放、12V、32V等均不能建立，所以无光无声。
