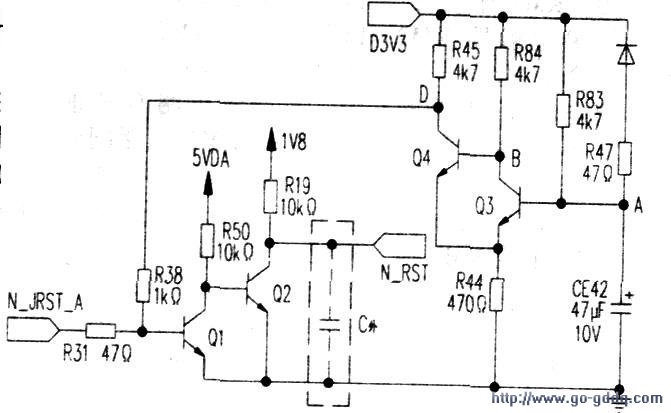

开机检测电源板备输出电压正常，对主板工作电压（1.8V、3.3V）、系统时钟（27MHz）、复位电压（1.8V）进行检测也属正常，再检测SDRAM—CLK（HY57V281620）无时钟输出。这说明程序启动或CPU未正常启动。用示波器监测FLASH各数据线波形时发现异常。根据故障波形情况怀疑复位电路（140ms左右，低电平复位）不正常。用镊子触碰Q2集电极（如图所示）时机顶盒正常开机。这说明故障的确出在该部分电路。由于3.3v、1.8v电压正常，对各复位元器件进行检测发现CE42容量由47μF降低到lμF，更换CE42，故障排除。

　　注：当CE42电容容量减小时，其充电时间缩短，即N—RsT时间低电平脉冲小于140ms。当用镊子触碰02集电极时等效于给该脚并联一个电容（图中虚线框中的C*），此时l.8V电压对该电容进行充电，即产生一个低电平的复位信号。
