该机故障现象是开机呈三无，电源厚膜块发热严重，开关电源无输出。

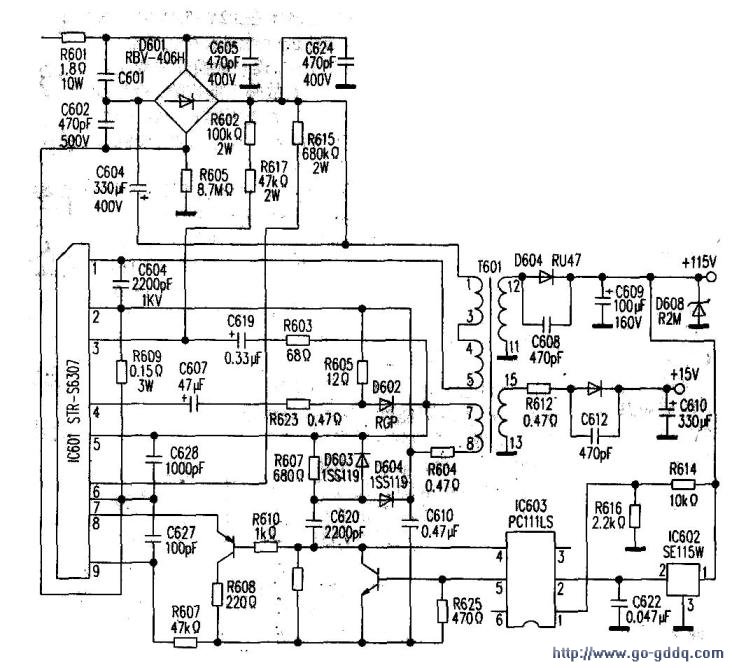

　　该机开关电源电路如附图所示。工作原理大致如下：该机厚膜块型号是STR-S6307，其（1）脚是内部大功率管c极，（2）脚为e极，（3）脚是b极，（4）脚是交流控制输出，（5）脚是直流控制输出，（6）脚是电源控制，（7）脚是公共端，（8）、（9）脚稳压控制。R602、R617提供大功率管启动电压，R615提供厚膜块控制电源。开关变压器T601（7）—（8）是反馈绕组，开机后（1）—（3）、（4）一（5）绕组通过启动电流，在（1）—（5）绕组中感应出（1）正（5）负感应电动势，在（7）-（8）反馈绕组中感应出（7）正（8）负感应电动势。反馈正电压使功率管迅速饱和导通，一旦饱和又由于正反馈绕组感应出（7）负（8）正电动势，使大功率管又迅速截止。周而复始，把能源传递到+115V和+15V两个供电端。

　　对于开关电源无电压输出故障，其检修顺序为：

　　先测整流桥是否有+300V电压输出。如无则检修交流回路，再检修启动、控制电源反馈回路。按照上述顺序，先测+300V电源，无电压，检查发现交流输入防冲击电阻R601开路。该电阻参数为1.8Ω、10W先用1.8Ω5W水泥电阻代替，开机+300V输出正常，检查启动回路R602、R607正常，检查控制电源回路R615正常，检查反馈回路R603、R604，发现R604开路。

　　R604阻值为0.47Ω。用0.56Ω电阻代替试机，电视机声光正常，检测主电压为+114.7V.正常。此次检修顺利没有走弯路，是由于有正确的检修思路。

　　对于开关电源无电压输出。关键在于检查反馈回路。
