观察此机由待机状态转入蓝屏动画图形状态后，屏幕上已看不清奔跑的红色马和动画图形以及移动的字幕了，满屏蓝色衬底的上半部光栅已发生了畸变，出现了稀疏抖动的扫描线，动画图形也变成了不可识别的抖动的红绿色块。当出现彩色电视节目时，彩电图像上半部的垂直光栅畸变成扩大而抖动的电视画面。数秒钟后。快速抖动的畸变光栅开始变慢。上半部稀疏抖动的扫描上下的宽度开始上移变窄。突然光栅抖动一下后电视画面变为正常。即使彩电工作一整天，电视图像的画面也是正常的。如果关机后马上再开机试看，其图像也是正常的：但如果关机15分钟后再开机试看，彩电又会出现上述故障。

　　根据上述故障现象。维修思路是首先考虑彩电的电源和场电路中大电流回路中的电子元件是否出现了虚焊之处。

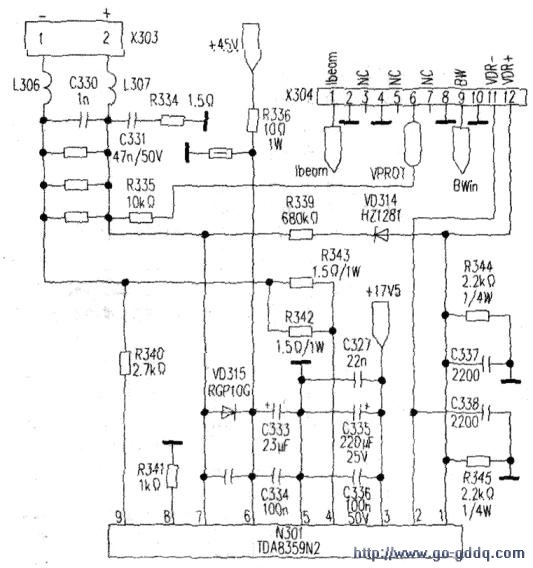

　　二是应重点考虑场扫描电路中的电解电容是否损坏变质导致此故障的出现。场扫描电路图如图所示。

　　随后打开彩电后盖，断开后盖上的喇叭连线的插件接头。卸下彩电主板两边的螺丝，将板上有关的连线插件拔开，将主板拉出竖立起来仔细检查大电流回路中的电子元件的焊点表面，对有疑似虚焊之处进行补焊。接下来再仔细查看扫描集成电路N30I TDA8359N2附近的电子元件的外观有无变质。当查看到N301第（3）脚的17.5v电源入口处的C335220μF25V电解电容时，发现该电容的顶端十字口处向上凸起变形。焊下来进行检测，发现该电容已无容量。已损坏变质，用新品换上后连接好所有的连线。进行多次开／关机试看，图像恢复正常，故障排除。最后合上后盖开机试看，彩电完全修复。
