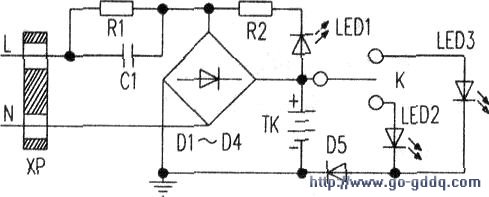

依据实物测绘的电路如附图、附表所示。由图可知：将XP插入市电插座，AC220V电压经R1、C1降压。D1-D4整流后输出十几伏特的脉动直流电压，点亮LED1（红色）充电指示灯。同时向蓄电池TK充电。待TK充满电后拨动开关K，可分别点亮射灯LED3和散光灯LED2（由数只高亮度白色LED并联组成阵列）。

　　经仔细检查。发现R1、C1已烧毁，导致TK充电回路中断，失效；而TK原有的电能亦耗罄、得不到补充，应急灯也就不能点亮了。

　　于是，更换R1、C1后故障排除，应急灯恢复正常使用。

　　注意：该灯电路采用电容降压的方式供电，其接地端带强电。故检修时要小心，以策安全。
