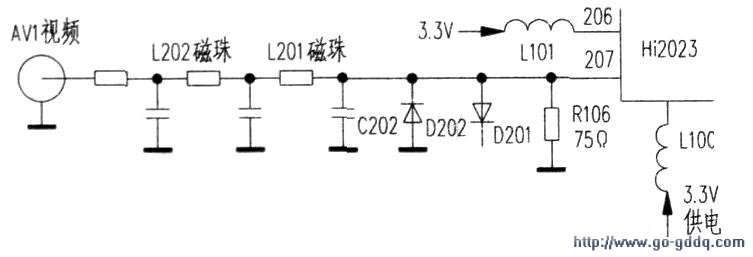

开机测量主芯片U101（Hi2023）第（206）脚3.3V供电正常。（206）脚为芯片内部视频放大电路供电脚，考虑到AV输出有图像和声音。只是图像亮度不够。估计芯片应工作正常。可能是芯片输出的亮度信号被衰减或者芯片自身损坏，用示波器测试U101第（207）脚AV1视频输出的信号波形，发现波形中的亮度部分明显没有正常机的强，又测试AV2第（192）脚与（207）脚一样，这样进一步确定了芯片损坏的嫌疑。用塑焊热风枪将Hi2023取下（注意焊取Hi2023时要将芯片四周均匀加热用尖镊子夹取，否则很容易将U101引脚叫周的PCB取断，导致主板报废）。取一块新的Hi2023装上后试机。鲜艳的图像出现在电视上，故障排除。下图是AVl视频输出部分的电路图。L101开路将造成开机有声无图。
