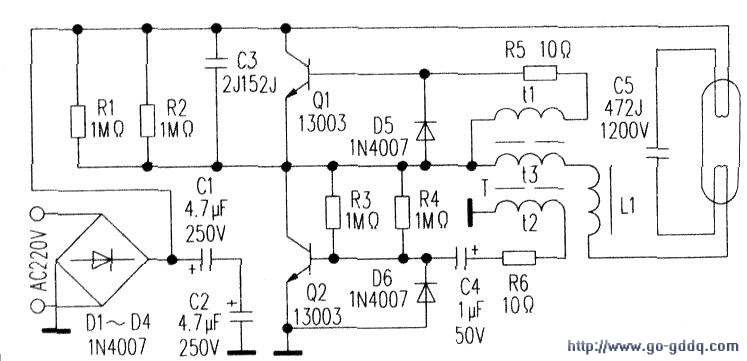

根据电路板绘制的电路图如图所示（元件序号由绘者编，电阻值查色环得到）。

　　因测C1漏电，R5（13MΩ）、R6无穷大（MF-47-6型表测得），怀疑三极管Q1、Q2同时损坏，经查两只三极管击穿短路。检查其他元件无损坏。更换C1、C2、Q1、Q2、R5、R6（C1、C2的容量一致为最好）。检查无误后通电。环形灯点亮。用户十分高兴。注：其后又修过类似的电路板多块，有R5、Q1损坏的，也有因C1漏液而闪亮的故障。
