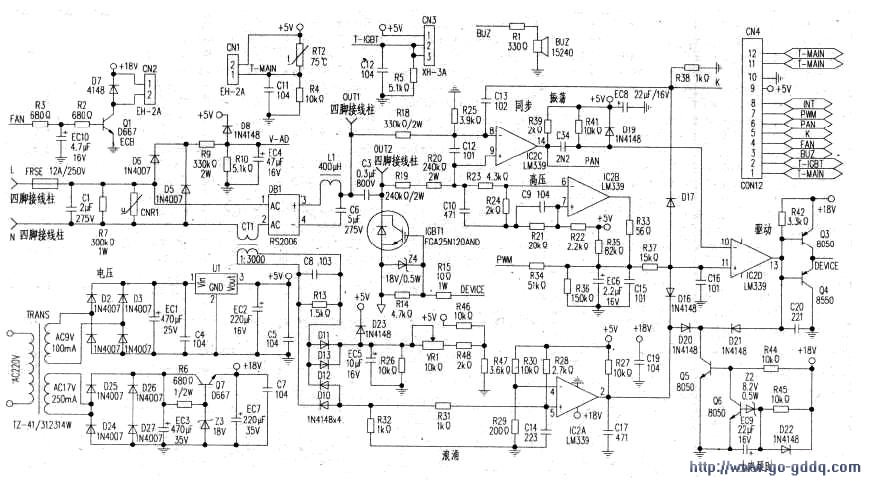

根据该故障的特点，维修范围锁定为：整机高低压供电电路、LC振荡电路、驱动放大电路、高压检测电路、同步电压比较电路及使能关机保护电路（见附图）。维修检测步骤如下：

　　1.维修时，将电磁炉前后壳打开，在电源线L端子上串联接入灯泡40W/220V（以防再损IGBT管）并上电待测。用500型万用表直流电压500V、50V、10V挡测得高压供电电路的滤波电容器C6（5μF/275V）两端电压+305V，正常；测得低压供电电路的滤波电容器EC7（220μF/25V）对地电压+18V，正常；测得滤波电容器EC2（220μF/16V）对地电压+5V，正常。

　　注：若上述电压异常，多为C6、C1、DB1（RS2006）、Q7（D667）、Z3（18V/0.5W）、C7（104）、U1（LM7805）、C2（104）及TRANS（TZ-41/3123141）等元器件受损所致！会使电磁炉出现上电即爆损IGBT管、不停地检锅、断续加热、报警不加热及不报警不加热的故障。

　　2.取下加热线圈盘，上电时测得LC振荡电路中IGBT管的集电极C对地峰压快速上升至+35V后又降至+0.5V，正常；测得控制极G对地OV电压，正常。

　　注:若上述电压异常，多为C6、C3（0.27μF/1200V）、IC2（LM339）、Z4（18V/0.5W）、IGBT（FGA25N120AND）及加热线圈盘等元器件受损所致！会使电磁炉出现上电即爆损IGBT管、不停地检锅、断续加热、报警不加热及不报警不加热的故障。

　　3.测得驱动放大电路的三极管Q3（8050）基极对地电压+0.4V，正常；集电极C对地电压+18V，正常；发射极对地电压0V，正常；Q4（8550）基极对地电压+0.4V，正常；集电极C对地电压0V，正常；发射极对地电压0V，正常。

　　注：若上述电压异常，多为07（D667）、Z3（18V/0.5W）、Z2（8.2V/0.5W）、Q5（8050）、Q6（8050）、Q3（8050）、Q4（8550）、C20（221）及R42（3.3KΩ）等元器件受损所致！会致使电磁炉出现上电即爆损IGBT管、报警不加热及不报警不加热的故障。

　　4.测得同步电压比较电路的IC2C⑧脚反相输入端（即V-取样）对地电压+3.8V，正常；⑨脚同相输入端（即V+取样）对地电压+4V，正常；⑩脚输出端对地电压+5V，正常。

　　注：若上述电压异常，多为C6、R18（330kΩ/2W）、R19（240kΩ2W）、R20（240kΩ/2W）、C10（221）、R23（4.3kΩ）、R24（2kΩ）、C13（102）、R39（2kΩ）、C34（2.2nF/63V）、IC2C（LM339）及D19（1N4148）等元器件受损所致！会使电磁炉出现上电即爆损IGBT管、不停地检锅、断续加热、报警不加热及不报警不加热的故障。

　　5.测得使能关机保护电路的IC2D⑩脚反相输入端（即V-取样）基准对地电压+4.8V，正常；⑩脚输出端对地电压上升至+5V（正常为+0.4V），IC2D已翻转输出高电平；再测得（11）脚同相输入端（即V+取样）对地电压发现已上升至+4.9V（正常为+0.5V）。将万用表拨至电阻Rx100挡检测使能关机保护电路相关元件，结果发现钳位二极管D17（1N4148）已击穿损坏。由于D17的损坏，使得电磁炉一旦通电致使前置放大电路的IC2D（11）脚同相输入端（即v+取样）对地电压超过⑩脚反相输入端（即V-取样）基准电压迫使IC2D翻转输出高电平，故始终造成IGBT管持续饱和导通后爆损IGBT管的故障发生。将D17更换后同时取下灯泡，并上电放锅具试机加热，整机恢复正常。
