奔腾PC18D型电磁炉多次损坏功率管
来源:本站整理  作者:佚名  2013-04-13 12:17:35

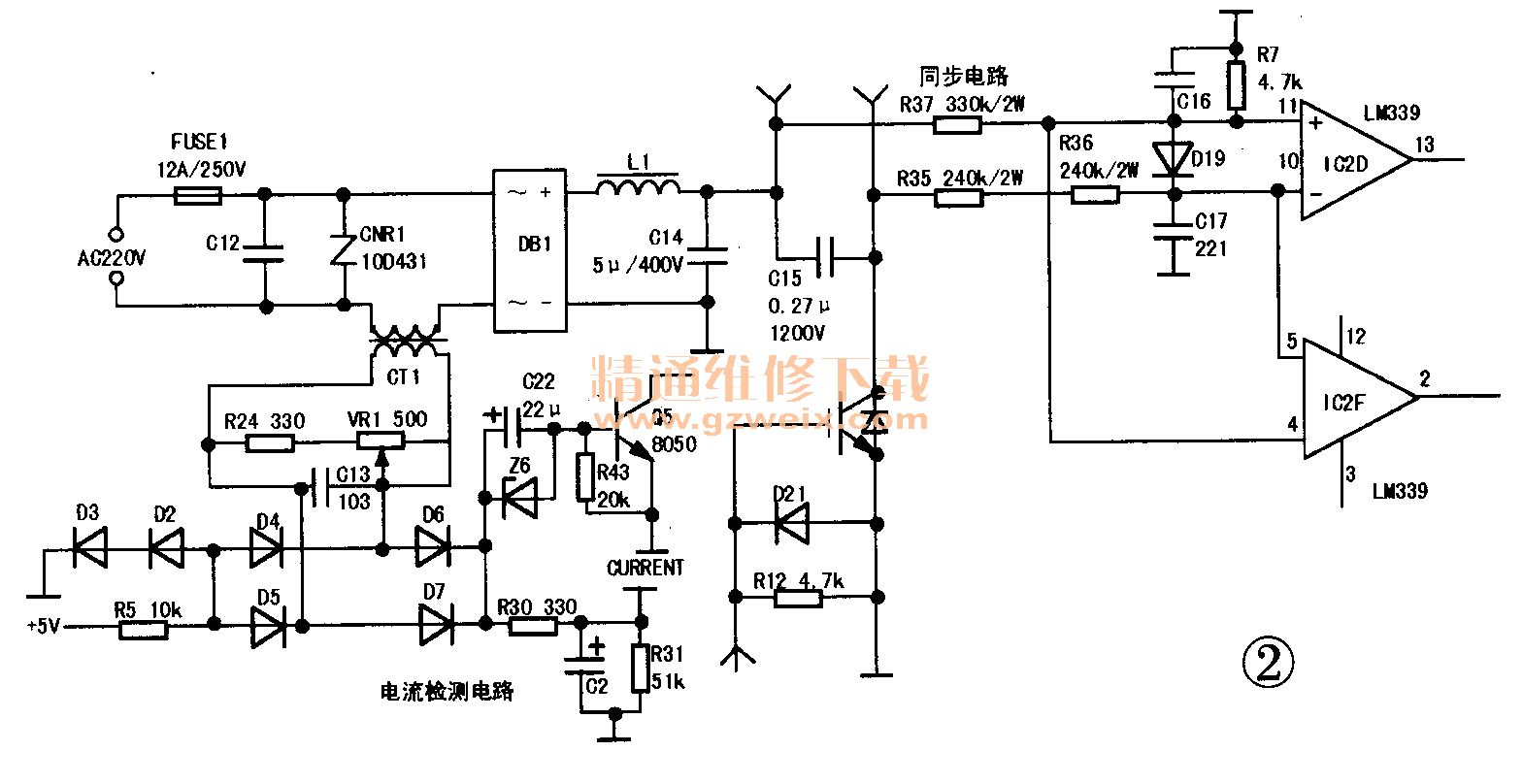

    故障分析:此机经几位师傅修理,这次是要换板,转来我处做最后一次努力。引起功率管损坏的有以下几个方面:
    (1)虚焊件的CT1初级引脚、DB 1引脚,扼流圈L1的引脚,造成+300V不稳定,这种脉动电压不稳易击穿功率管。
    (2)Cl4,Cl5其中之一开焊或容量减小,使功率管工作频率发生改变而击穿。
    (3)同步电路中R37 , R35 , R36任一电阻阻值变大或开路。
    (4)电流检测电路中的C13击穿,R5的阻值发生变化。
    (5)18V稳压管Z3 , C26损坏,导致功率管导通不足,损耗过大而击穿。

修理过程:先查虚焊点,没有,再脱脚测C14,C15均正常,又测R37 , R35 , R36 , R7等电阻都在正常范围内,怀疑C13有问题,脱脚用电容表(UT601)测其为10nF,测电容C22显示无容量,用22p,F/25V的电解电容更换,再换上一只FGA25N120的IGBT管,复原电路板,通电烧水,故障排除。
